一、 编写源代码

1. 编写UEFI Application 代码C:\edkii\OvmfPkg\MyHelloWorldAppProtocol\MyHelloWorldAppProtocol.c，

   ...
   static EFI_MYHELLOWORLD_PROTOCOL * gMyHelloWorldProtocol = NULL;

   EFI_STATUS
   EFIAPI
   MyHelloWorldAppProtocolEntry(
     IN EFI_HANDLE        ImageHandle,
     IN EFI_SYSTEM_TABLE  *SystemTable
   )
   {
     EFI_STATUS  Status = EFI_SUCCESS;
     DEBUG ((EFI_D_ERROR , "[MyHelloWorldProtocol] MyHelloWorldAppProtocolEntry Start..\n"));
     Print (L"[MyHelloWorldProtocol]  MyHelloWorldAppProtocolEntry Start..\n");

     Status = gBS->LocateProtocol(&gMyHelloWorldPEIGUID,NULL,(VOID **)&gMyHelloWorldProtocol);
     if (EFI_ERROR(Status)){
        Print(L"[MyHelloWorldProtocol] Locate Protocol gMyHelloWorldProtocol %r \n",Status);
        return Status;
     }
     gMyHelloWorldProtocol->PrintMsg(gMyHelloWorldProtocol,L"Hello World App.....\n");
     DEBUG ((EFI_D_ERROR, "[MyHelloWorldProtocol] MyHelloWorldAppProtocolEntry End..\n"));
     Print (L"[MyHelloWorldProtocol] MyHelloWorldAppProtocolEntry  End ... \n");

     return Status;
   }


2. 编写UEFI DXE Driver代码C:\edkii\OvmfPkg\MyHelloWorldDXEProtocol\MyHelloWorldDXEProtocol.c，

   ...
   static EFI_MYHELLOWORLD_PROTOCOL  gMyHelloWorldProtocol ;

   EFI_STATUS
   EFIAPI
   MyHelloWorldDXEProtocolEntry(
     IN EFI_HANDLE        ImageHandle,
     IN EFI_SYSTEM_TABLE  *SystemTable
   )
   {
     EFI_STATUS                              Status = EFI_SUCCESS;
     DEBUG ((EFI_D_ERROR , "[MyHelloWorldProtocol]  MyHelloWorldDXEProtocolEntry Start..\n"));

     gMyHelloWorldProtocol.PrintMsg = PrintHelloWorldMsg;
     gMyHelloWorldProtocol.Revision = 1;

     Status = gBS->InstallProtocolInterface(&ImageHandle,
                                            &gMyHelloWorldPEIGUID,
                                            EFI_NATIVE_INTERFACE,
                                            &gMyHelloWorldProtocol
                                            );
     if (!EFI_ERROR(Status)){
       DEBUG ((EFI_D_ERROR ,"[MyHelloWorldProtocol] MyHelloWorldDXEProtocolEntry Installed Protocol Successfully..\n"));
     }else{
       DEBUG ((EFI_D_ERROR ,"[MyHelloWorldProtocol] MyHelloWorldDXEProtocolEntry Installed Protocol Failly..\n"));
     }

     DEBUG ((EFI_D_ERROR , "[MyHelloWorldProtocol]  MyHelloWorldDXEProtocolEntry End..\n"));
     return Status;
   }


二、 编译生成EFI文件

运行edksetup.bat编译整个OvmfPkg Package

三、 运行 DXE Driver MyHelloWorldDXEProtocol与UEFI APP MyHelloWorldAppProtocol

1. 拷贝 C:\edkii\Build\OvmfX64\DEBUG_VS2013x86\FV\OVMF.fd 到C:\qemu；拷贝C:\edkii\Build\OvmfX64\DEBUG_VS2013x86\X64\OvmfPkg\MyHelloWorldAppProtocol\MyHelloWorldAppProtocol\OUTPUT\MyHelloWorldAppProtocol.efi 到 虚拟盘HDD_BOOT.img
2. 执行setup-qemu-x64.bat | findstr MyHelloWorldProtocol , 然后在UEFI SHELL 中执行 MyHelloWorldAppProtocol.efi,结果如下，


四、 小结

借助Protocol 机制,应用程序可以很容易的访问驱动程序（DXE Driver）的资源。本文中，驱动模块MyHelloWorldDXEProtocol 在程序入口注册Protocol服务gMyHelloWorldProtocol，该服务的标识为gMyHelloWorldPEIGUID;而后应用程序MyHelloWorldAppProtocol在其入口函数中借助GUID即可获取驱动中注册的服务，之后就可以调用服务中的函数了。其中，创建Protocol有多个接口，可以一创建单个或者多个Protocol。获取Protocol同样有多个接口，如 LocateProtocol,HandleProtocol,OpenProtocol具体差异可以参照spec。
在Dxe/gRT/BDS阶段，protocol扮演着非常重要的角色，比如PCIe，Oprom,SMM， MultiProcessor, Variable, driver model， Smbios, ACPI 等子系统或者服务， 具体来说如果你在UEFI环境下想操作某一个设备SATA/NVME/CXL/VGA /Serial port, 你甚至不需要直接关心这些domain的library实现，只需要通过spec给出的guid去拿到对应的Protocol instance，然后调用相应的函数就可以了。从另一方面说，protocol机制保护了厂商的利益，比如AMD，Intel，IBV, OEM在release code时候将一些核心驱动以xxx.efi 形式release,用户拿到后只需要Locate对应的Protocol就可以完成对设备的访问。
总之Protocol的意义大概如下，

1. 实现代码的隔离，移除了对调用库的依赖
2. 保护厂商的利益，比如Intel release的 BIOS code中，ASPPED VGA驱动，VMD驱动， SATA控制器驱动，PFR驱动，网卡驱动 都是以Oprom的形式分发
3. 实现驱动事件的联动，
   1） 比如说如果你想让驱动B在驱动A之后执行，可以在B的驱动中加入dependency如下，
   [depex]
   gDriverAProtocol # 该gDriverAProtocol在驱动A 安装
   2）比如说如果你想让驱动B中的某一个函数被驱动A某一个Protocol触发
   gBS->RegisterProtocolNotify（&gDriverAProtocol， …callback） //驱动B
   gBS->InstallProtocolInterface（&gDriverAProtocol， xxx）//驱动A，一旦该Protocol被安装，B中callback将会被调用
   Protocol在edk2中大量使用，如果希望快速的找出当前code的 Protocol使用情况，在VSCODE可以使用以下的regex来检索，

//以 gEfiSmmSwDispatch2ProtocolGuid regex检索为例，使用以下匹配可以很快从trunk中搜出所有的相关的Protocol操作

.*?\((?=(\n|[^\)]*?)gEfiSmmSwDispatch2ProtocolGuid)             //查询所有的gEfiSmmSwDispatch2ProtocolGuid操作

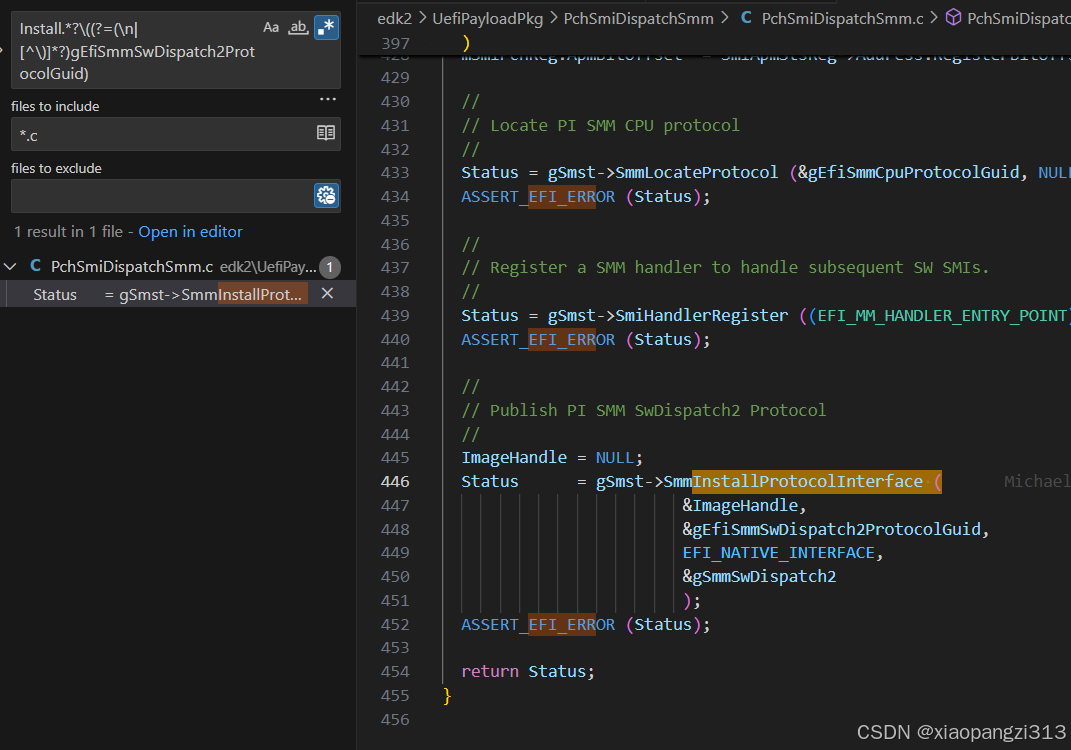

Install.*?\((?=(\n|[^\)]*?)gEfiSmmSwDispatch2ProtocolGuid)      //查询所有的gEfiSmmSwDispatch2ProtocolGuid Install操作

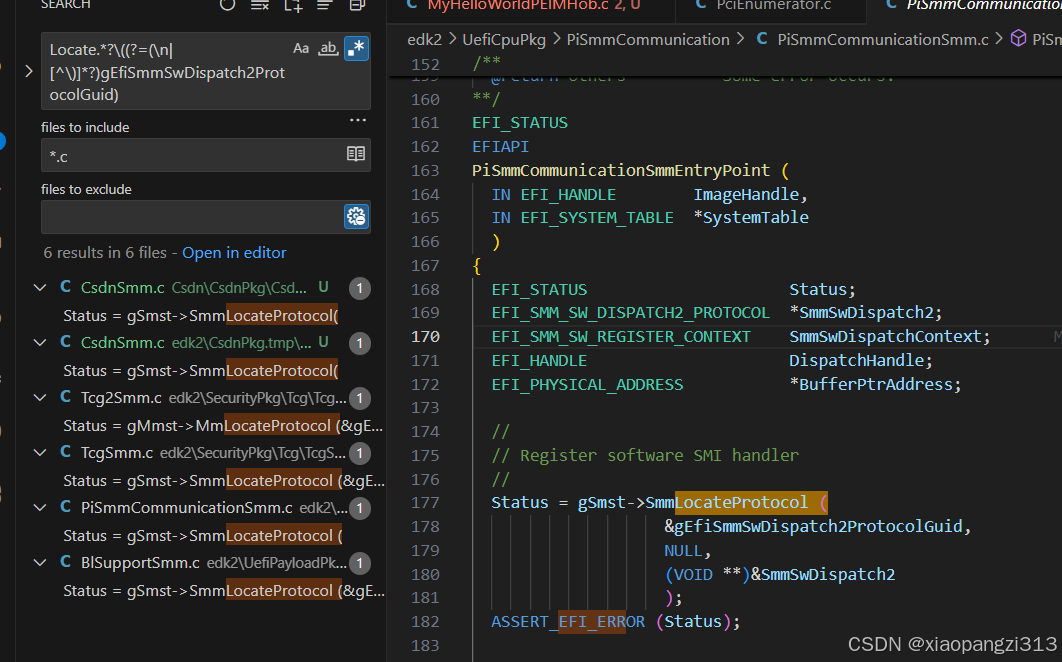

Locate.*?\((?=(\n|[^\)]*?)gEfiSmmSwDispatch2ProtocolGuid)       //查询所有的gEfiSmmSwDispatch2ProtocolGuid Locate操作
Register.*?\((?=(\n|[^\)]*?)gEfiSmmSwDispatch2ProtocolGuid)     //查询所有的gEfiSmmSwDispatch2ProtocolGuid Register操作

注意： Protocol是gBS管理的，说以一旦系统boot到bootloader(grub/lilo) 当ExitBootService Event被触发，所有的gBS 服务将会被丢弃(DXE protocol将不能使用)，如果还想使用BIOS提供的service， 就只能使用gRT 或者 gSmm了.

[DXEProtocol DEMO源码]
