使用图形化编程实现智能楼道灯

实验所需

硬件：Arduino、LED灯、声音传感器、人体红外传感器
软件：Mixly IDE

1.Arduino简介
Arduino是一种开源的电子平台，该平台最初主要基于AVR单片机的微控制器和相应的开发软件，目前在国内正受到电子爱好者的广泛关注。
Arduino能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反映、影响环境。板子上的微控制器可以通过Arduino的编程语言来编写程序，编译成二进制文件，烧录进微控制器。对Arduino的编程是利用Arduino编程语言（基于Wiring）和（Arduino）开发环境（基于Processing）来实现的。
Arduino被设计成一个小型控制器的形式，通过连接到计算机进行控制。Arduino开发过程如下：
（1）开发者设计并连接好电路；
（2）将电路连接到计算机上进行编程；
（3）将编译通过的程序下载到控制板中进行观测；
（4）最后不断修改代码进行调试以达到预期效果。

2.Mixly简介
Mixly是一款用于中小学创意电子教学的图形化编程软件，由北京师范大学米思奇团队开发和维护，它是基于谷歌的图形化开源引擎Blockly进行的开发。现在已经成为国内重要的创客教育编程软件之一。随着2017年7月，国务院发文要求在中小学开展人工智能课程、普及编程教育，Mixly将得到中小学的进一步推广，其未来值得期待。

实验过程

声控楼道灯

利用Arduino板上的LED灯和声音传感器，实现声音控制LED灯亮灭。
当外声音到达一定值后，LED等会亮起来，过一段时间再熄灭。

volatile int voice;

void setup(){
  voice = 0;
  pinMode(8, OUTPUT);
  digitalWrite(8,LOW);
  Serial.begin(9600);
}

void loop(){
  voice = analogRead(A1);
  Serial.println(voice);
  if (voice > 70) {
    digitalWrite(8,HIGH);
    delay(2000);
    digitalWrite(8,LOW);

  }

}

转换为图形化编程如下：

智能人体感应楼道灯

利用Arduino板上的LED灯和人体红外传感器，实现声音控制LED灯亮灭。
当感应到人体存在时，LED灯会亮起来，过一段时间再熄灭。

volatile int voice;

void setup(){
  voice = 0;
  pinMode(8, OUTPUT);
  digitalWrite(8,LOW);
  Serial.begin(9600);
}

void loop(){
  voice = analogRead(A1);
  Serial.println(voice);
  if (voice > 70) {
    digitalWrite(8,HIGH);
    delay(2000);
    digitalWrite(8,LOW);

  }

}

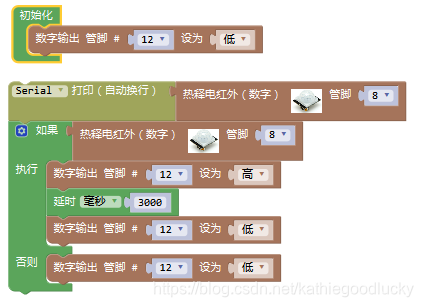

转换为图形化编程如下：

如果想要继续学习Mixly的同学，可以关注我，我会陆续发布更多资源，供大家参考学习
