设计简介：

本设计是基于单片机的智能家居联动控制，主要实现以下功能：

• 手动控制窗帘、窗户，且可通过语音控制
• 回家播报“欢迎回家”，且可通过语音控制
• 手动开关热水器
• 热水器自动加热以及进水

标签：51单片机、LCD1602、DS18B20、语音识别

题目扩展：家居控制、智能家居、自动控制

智能家居联动控制-实物设计 - 电子校园 编号： HJJ-51-2021-025-SW 仿真链接： 智能家居联动控制-仿真设计 设计说明书链接： 智...https://www.mcude.com/mcudesign/446/

更多设计可以在特纳斯电子校园网下载

电子校园 - 特纳斯电子专注于单片机毕业设计参考、单片机课程设计参考、毕业答辩PPT模板、单片机设计与开发的电子校园设计网站特纳斯电子专注于单片机、电子嵌入式、物联网设计，打造入门开发者学习开发新天地，毕业设计代做、单片机课程设计代做、单片机设计与开发的电子校园设计网站https://www.mcude.com/

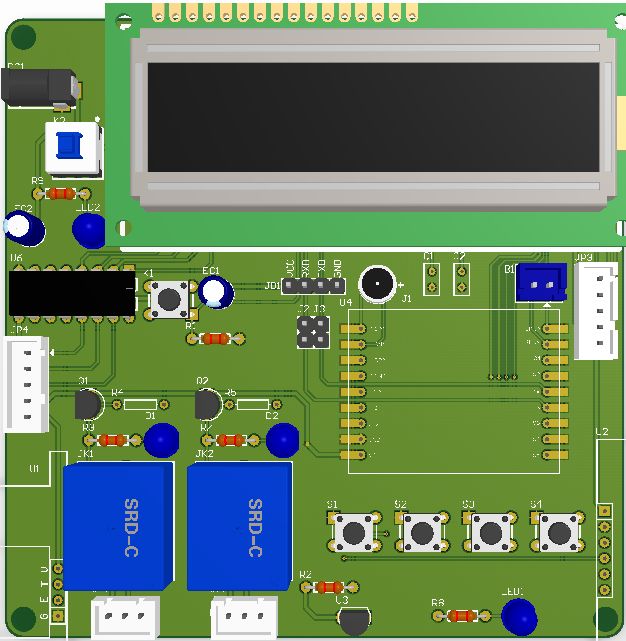

效果图：

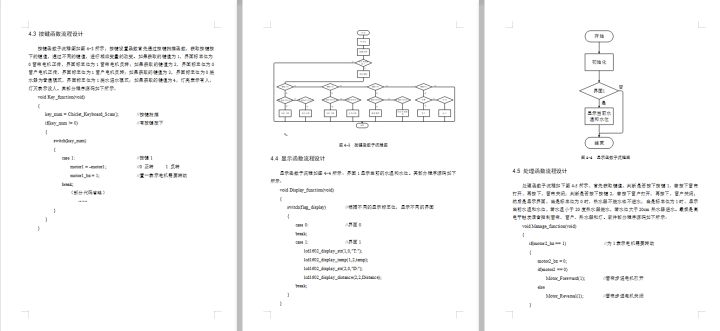

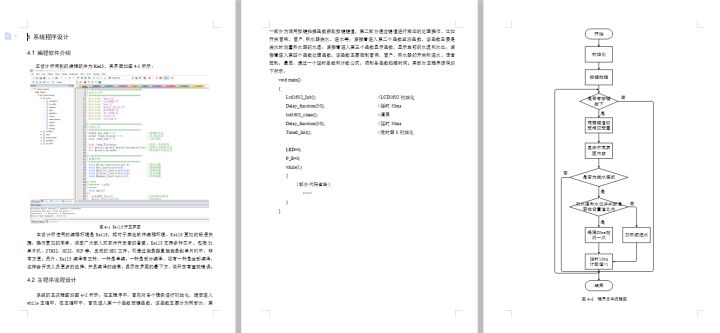

总体资料：

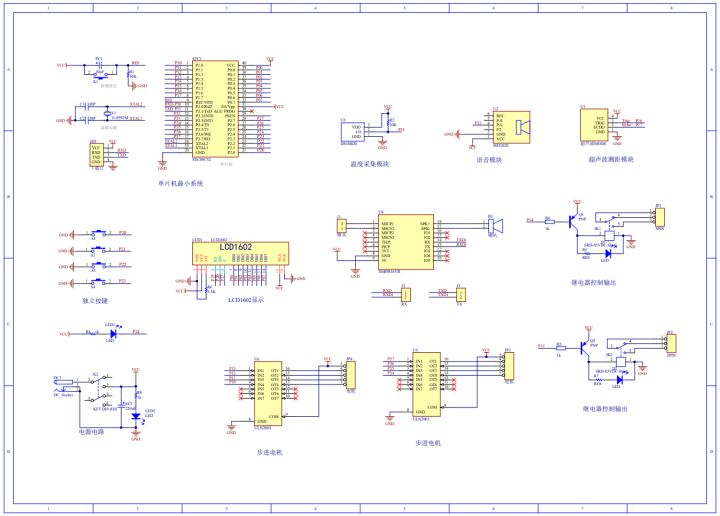

原理图：

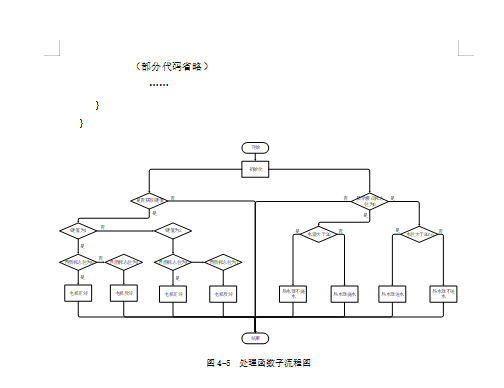

软件设计流程：

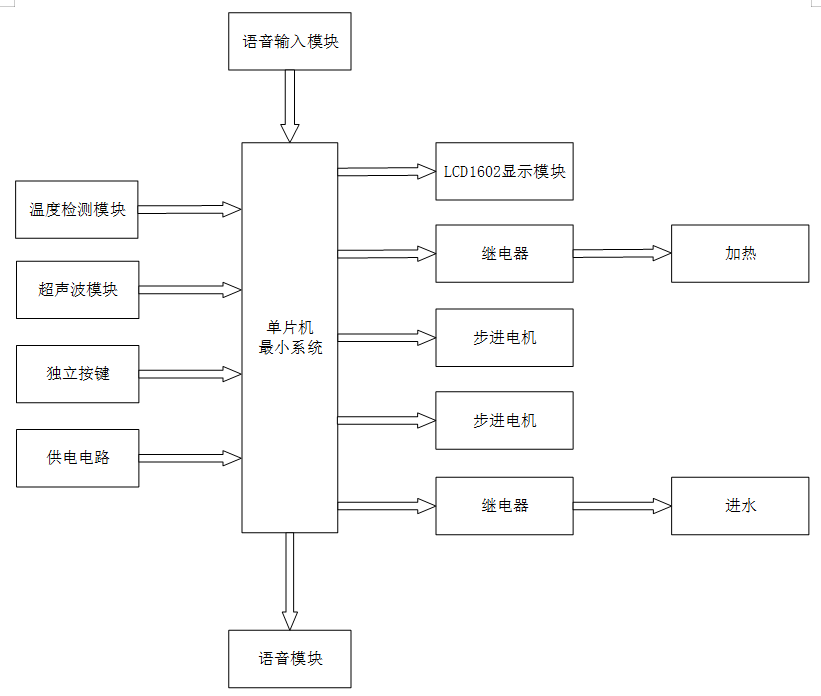

系统框图：

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成智能家具联动控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是DS18B20温度检测模块，通过该模块可检测当前的温度值；第二部分HC-SR04超声波测距模块，通过该模块测出当前水位；第三部分是独立按键，通过四个独立按键窗帘、窗户、热水器和灯的开关；第四部分是供电电路，给整个系统进行供电。第五部分是语音输入模块，通过语音控制窗帘、窗户、热水器和灯的开关；输出由六部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前水温、水位；第二部分是继电器控制热水器是否加热，当温度小于设置值时，继电器闭合，热水器进行加热；第三部分是步进电机，控制窗帘的开和关；第四部分是步进电机，控制窗户的开和关；第五部分是继电器控制进水，当水位小于设置值时，继电器闭合，热水器进水；第六部分是扬声器，当开门灯亮时，语音模块输出“欢迎回家”
