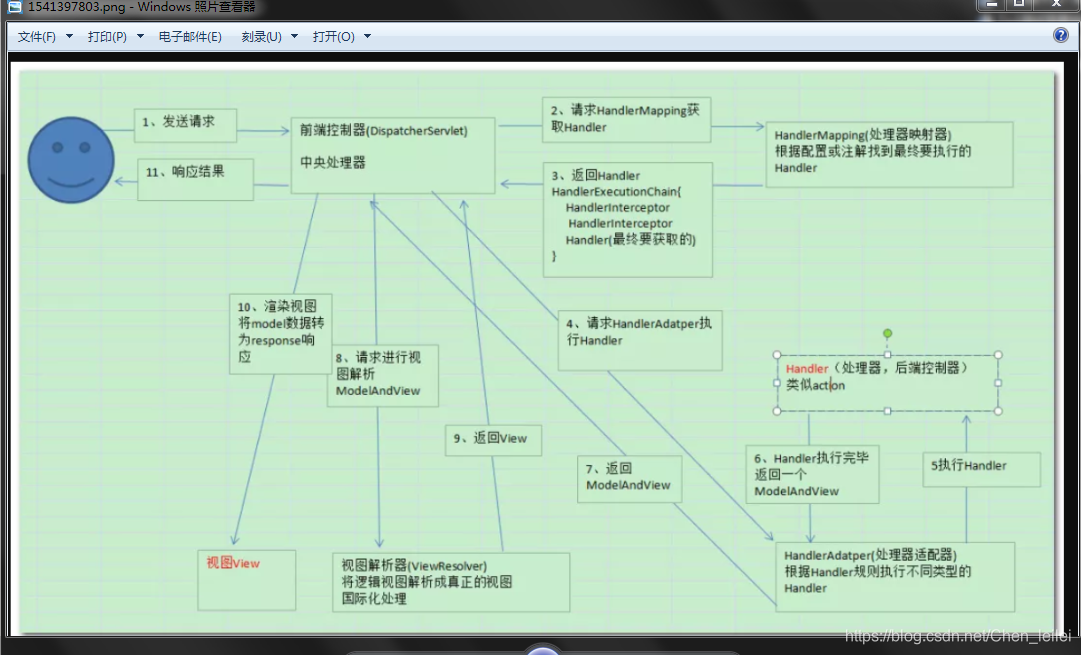

先上一张图片...

SpringMVC流程

1.用户发送请求至前端控制器DispatcherServlet

2.DispatcherServlet收到请求，调用HandlerMapping处理器映射器

3.Handlermapping找到具体的Handler(可以根据xml配置，注解进行查找)生成处理器对象以及处理器拦截器，然后发送给DispatcherServlet

4.DispatchServlet调用HandlerAdepter处理器适配器

5.HandlerAdepter经过适配调用具体的处理器（Controller 也叫后端控制器）

6.Controller执行完成返回ModelAndView

7.HandlerAdepter将controller执行结果ModelAndView发送给DispatchServlet

8.DispatchServlet将ModelAndView传给ViewReslover试图解析器

9.ViewReslover解析后返回具体View

10.DispatcherServlet根据View进行渲染视图

11,.DispatchServlet响应用户

组件说明：

以下组件通常使用框架提供实现：

DispatcherServlet：作为前端控制器，整个流程控制的中心，控制其它组件执行，统一调度，降低组件之间的耦合性，提高每个组件的扩展性。

HandlerMapping：通过扩展处理器映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

HandlAdapter：通过扩展处理器适配器，支持更多类型的处理器。

ViewResolver：通过扩展视图解析器，支持更多类型的视图解析，例如：jsp、freemarker、pdf、excel等。

组件：

1、前端控制器DispatcherServlet（不需要工程师开发）,由框架提供

作用：接收请求，响应结果，相当于转发器，中央处理器。有了dispatcherServlet减少了其它组件之间的耦合度。

用户请求到达前端控制器，它就相当于mvc模式中的c，dispatcherServlet是整个流程控制的中心，由它调用其它组件处理用户的请求，dispatcherServlet的存在降低了组件之间的耦合性。

2、处理器映射器HandlerMapping(不需要工程师开发),由框架提供

作用：根据请求的url查找Handler

HandlerMapping负责根据用户请求找到Handler即处理器，springmvc提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

3、处理器适配器HandlerAdapter

作用：按照特定规则（HandlerAdapter要求的规则）去执行Handler

通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

4、处理器Handler(需要工程师开发)

注意：编写Handler时按照HandlerAdapter的要求去做，这样适配器才可以去正确执行Handler

Handler 是继DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下Handler对具体的用户请求进行处理。

由于Handler涉及到具体的用户业务请求，所以一般情况需要工程师根据业务需求开发Handler。

5、视图解析器View resolver(不需要工程师开发),由框架提供

作用：进行视图解析，根据逻辑视图名解析成真正的视图（view）

View Resolver负责将处理结果生成View视图，View Resolver首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面展示给用户。 springmvc框架提供了很多的View视图类型，包括：jstlView、freemarkerView、pdfView等。

一般情况下需要通过页面标签或页面模版技术将模型数据通过页面展示给用户，需要由工程师根据业务需求开发具体的页面。

6、视图View(需要工程师开发jsp...)

View是一个接口，实现类支持不同的View类型（jsp、freemarker、pdf...）

核心架构View的具体流程步骤如下：

1.首先用户发送请求-->DispatchServlet,前段控制器收到请求后自己不进行处理，而是委托给其他的解析器进行处理，作为同意房屋而你但，进行全局的流程控制；

2、DispatchServlet--->HandlerMapping，HandlerMapping将会把请求映射为HandlerExecutionCharin对象（包含一个Handler处理器，多个拦截器），通过这种策略模式，很容易添加新的映射策略

3、DispatchServlet--->HandlerAdepter,HandlerAdepter将会把处理器包装为适配器，从而支持多种类型的处理器，即适配器设计模式的应用，从而很容易支持很多类型的处理器；

4.HandlerAdepter---->处理器功能处理方法的调用，HandlerAdapter将会根据适配的结果调用真正的处理器的功能处理方法，完成功能处理，（这就是Controller）并返回一个ModelAndView对象（包含模型数据，逻辑试图名）；

5.ModelAndView的逻辑视图名----ViewResolver,ViewResolver将把逻辑试图名解析为具体的View,通过这种策略模式，很容易更换其他视图技术

6.View--->渲染，View会根据穿进来的Model模型数据进行渲染，此处的Model实际上是一个Map数据结构，因此很容易支持其他试图技术；

7.翻译控制全给DispatcherServlet，由DispatcherServlet返回响应给用户，到此流程结束。
