什么是决策树？

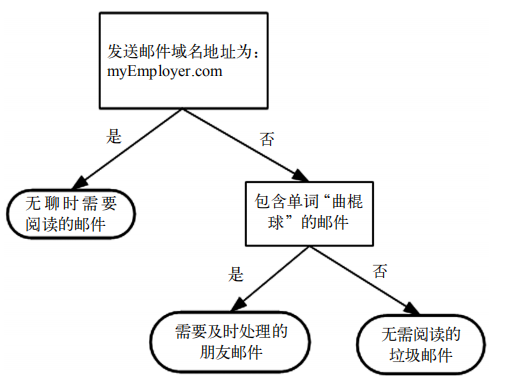

• 示例：



  流程图就是一个决策树，长方形代表判断模块 （decision block），椭圆形代表终止模块（terminating block），表示已经得出结论，可以终止运行。 从判断模块引出的左右箭头称作分支（branch），它可以到达另一个判断模块或者终止模块。图中构造了一个假想的邮件分类系统，它首先检测发送邮件域名地址。如果地址为 myEmployer.com，则将其放在分类“无聊时需要阅读的邮件”中。如果邮件不是来自这个域名， 则检查邮件内容里是否包含单词曲棍球，如果包含则将邮件归类到“需要及时处理的朋友邮件”， 如果不包含则将邮件归类到“无需阅读的垃圾邮件”

• 理解的决策树：简单理解就是if elif else 的语句，判断判断再判断，直到能得到一个比较满意的label

构建决策树

• 决策树：

  优点：计算复杂度不高，输出结果易于理解，对中间值的缺失不敏感，可以处理不相关特

  征数据。

  缺点：可能会产生过度匹配问题

  适用数据类型：数值型和标称型

• 创建分支的伪代码

  检测数据集中的每个子项是否属于同一分类：
  If so return 类标签；
  Else
   寻找划分数据集的最好特征
   划分数据集
   创建分支节点
  for 每个划分的子集
   调用函数createBranch并增加返回结果到分支节点中
  return 分支节点


• 流程:

  收集数据：可以使用任何方法。
  准备数据：树构造算法 (这里使用的是ID3算法，只适用于标称型数据，这就是为什么数值型数据必须离散化。 还有其他的树构造算法，比如CART)
  分析数据：可以使用任何方法，构造树完成之后，我们应该检查图形是否符合预期。
  训练算法：构造树的数据结构。
  测试算法：使用训练好的树计算错误率。
  使用算法：此步骤可以适用于任何监督学习任务，而使用决策树可以更好地理解数据的内在含义。


• 举例模板:



熵及其有关概念

• 熵(entropy):指的是群体的混乱程度，我们的决策树的要求是在特征下将条件熵降到最低

  $$H=-\sum _{i=1}^{n}p(x_i)lo{g}_{2}p(x_i)$$

  其中p(xi)是选择该分类的概率

• 划分数据集的大原则是：将无序的数据变得更加有序。我们可以使用多种方法划分数据集，

  但是每种方法都有各自的优缺点。组织杂乱无章数据的一种方法就是使用信息论度量信息，信息论

  是量化处理信息的分支科学

• 信息增益：在划分数据集之前之后信息发生的变化称为信息增益，获得信息增益最高的特征就是最好的选择

  $$Gain(D,A)=H(D)-H(D|A)$$

• 条件熵:这里我只给一个公式,主要是一个大哥讲的更好:网址



• 香农熵(信息熵的计算)：

  from math import log
  def calcShannonEnt(dataSet):
      # 求list的长度，表示计算参与训练的数据量
      numEntries = len(dataSet)
      # 计算分类标签label出现的次数
      labelCounts = {}
      # the the number of unique elements and their occurrence
      for featVec in dataSet:
          # 将当前实例的标签存储，即每一行数据的最后一个数据代表的是标签
          currentLabel = featVec[-1]
          # 为所有可能的分类创建字典，如果当前的键值不存在，则扩展字典并将当前键值加入字典。每个键值都记录了当前类别出现的次数。
          if currentLabel not in labelCounts.keys():
              labelCounts[currentLabel] = 0
          labelCounts[currentLabel] += 1

      # 对于 label 标签的占比，求出 label 标签的香农熵
      shannonEnt = 0.0
      for key in labelCounts:
          # 使用所有类标签的发生频率计算类别出现的概率。
          prob = float(labelCounts[key])/numEntries
          # 计算香农熵，以 2 为底求对数
          shannonEnt -= prob * log(prob, 2)
      return shannonEnt

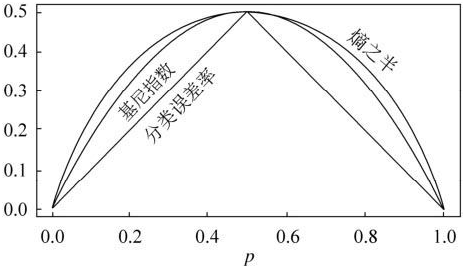

• 基尼不纯度:



  讲解案例：

  一个随机事件X ，P(X=0)= 0.5 ,P(X=1)=0.5

    那么基尼不纯度就为   P(X=0)*(1 - P(X=0)) +  P(X=1)*(1 - P(X=1))  = 0.5






     一个随机事件Y ，P(Y=0)= 0.1 ,P(Y=1)=0.9

    那么基尼不纯度就为P(Y=0)*(1 - P(Y=0)) +   P(Y=1)*(1 -P(Y=1))  = 0.18

   很明显 X比Y更混乱，因为两个都为0.5 很难判断哪个发生。而Y就确定得多，Y=1发生的概率很大。而基尼不纯度也就越小。


  结论：

  （1）基尼不纯度可以作为 衡量系统混乱程度的 标准；

  （2）基尼不纯度越小，纯度越高，集合的有序程度越高，分类的效果越好；

  （3）基尼不纯度为 0 时，表示集合类别一致；

  （4）在决策树中，比较基尼不纯度的大小可以选择更好的决策条件（子节点）

  # 示例代码：
  my_data = [['fan', 'C', 'yes', 32, 'None'],
             ['fang', 'U', 'yes', 23, 'Premium'],
             ['ming', 'F', 'no', 28, 'Basic']]


  # 计算每一行数据的可能数量
  def uniqueCounts(rows):
      results = {}
      for row in rows:
          # 对最后一列的值计算
          # r = row[len(row) - 1]
          # 对倒数第三的值计算，也就是yes 和no 的一列
          r = row[len(row) - 3]
          if r not in results: results[r] = 0
          results[r] += 1
      return results


  # 基尼不纯度样例
  def giniImpurityExample(rows):
      total = len(rows)
      print(total)
      counts = uniqueCounts(rows)
      print(counts)
      imp = 0
      for k1 in counts:
          p1 = float(counts[k1]) / total
          print(counts[k1])
          for k2 in counts:
              if k1 == k2: continue
              p2 = float(counts[k2]) / total
              imp += p1 * p2
      return imp


  gini = giniImpurityExample(my_data)
  print('gini Impurity is %s' % gini)


• 总结：



构建决策树

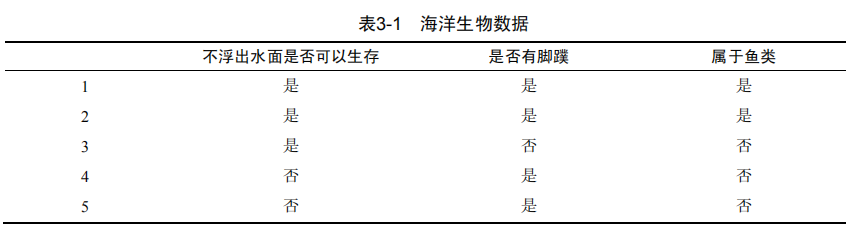

• 数据集：

  def createDataSet():
      dataSet = [[1, 1, 'yes'],
                 [1, 1, 'yes'],
                 [1, 0, 'no'],
                 [0, 1, 'no'],
                 [0, 1, 'no']]
      labels = ['no surfacing', 'flippers']
      return dataSet, labels
  myDat,labels = createDataSet()


  这里我们使用特征数值化，label标称化，true是1，false是0，label是yes 或者no

  结果：



  运行熵计算函数



按照给定特征划分数据集

• 代码:

  def splitDataSet(dataSet, index, value):
      """splitDataSet(通过遍历dataSet数据集，求出index对应的colnum列的值为value的行)
          就是依据index列进行分类，如果index列的数据等于 value的时候，就要将 index 划分到我们创建的新的数据集中
      Args:
          dataSet 数据集                 待划分的数据集
          index 表示每一行的index列        划分数据集的特征
          value 表示index列对应的value值   需要返回的特征的值。
      Returns:
          index列为value的数据集【该数据集需要排除index列】
      """
      retDataSet = []
      for featVec in dataSet:
          # index列为value的数据集【该数据集需要排除index列】
          # 判断index列的值是否为value
          if featVec[index] == value:
              # chop out index used for splitting
              # [:index]表示前index行，即若 index 为2，就是取 featVec 的前 index 行
              reducedFeatVec = featVec[:index]
              '''
              请百度查询一下： extend和append的区别
              music_media.append(object) 向列表中添加一个对象object
              music_media.extend(sequence) 把一个序列seq的内容添加到列表中 (跟 += 在list运用类似， music_media += sequence)
              1、使用append的时候，是将object看作一个对象，整体打包添加到music_media对象中。
              2、使用extend的时候，是将sequence看作一个序列，将这个序列和music_media序列合并，并放在其后面。
              music_media = []
              music_media.extend([1,2,3])
              print music_media
              #结果：
              #[1, 2, 3]

              music_media.append([4,5,6])
              print music_media
              #结果：
              #[1, 2, 3, [4, 5, 6]]

              music_media.extend([7,8,9])
              print music_media
              #结果：
              #[1, 2, 3, [4, 5, 6], 7, 8, 9]
              '''
              reducedFeatVec.extend(featVec[index+1:])
              # [index+1:]表示从跳过 index 的 index+1行，取接下来的数据
              # 收集结果值 index列为value的行【该行需要排除index列】
              retDataSet.append(reducedFeatVec)
      return retDataSet


• 运行示例：



  其实上面划分数据集的，就是将数据中指定的索引等于指定值的数据提取出来

选择最好的数据集划分方式

• 划分代码:

  #选择最好的数据集划分方式
  def chooseBestFeatureToSplit(dataSet):
      """chooseBestFeatureToSplit(选择最好的特征)

      Args:
          dataSet 数据集
      Returns:
          bestFeature 最优的特征列
      """
      # 求第一行有多少列的 Feature, 最后一列是label列嘛
      numFeatures = len(dataSet[0]) - 1
      # 数据集的原始信息熵
      baseEntropy = calcShannonEnt(dataSet)
      # 最优的信息增益值, 和最优的Featurn编号
      bestInfoGain, bestFeature = 0.0, -1
      # iterate over all the features
      for i in range(numFeatures):
          # create a list of all the examples of this feature
          # 获取对应的feature下的所有数据
          featList = [example[i] for example in dataSet]
          # get a set of unique values
          # 获取剔重后的集合，使用set对list数据进行去重
          uniqueVals = set(featList)
          # 创建一个临时的信息熵
          newEntropy = 0.0
          # 遍历某一列的value集合，计算该列的信息熵
          # 遍历当前特征中的所有唯一属性值，对每个唯一属性值划分一次数据集，计算数据集的新熵值，并对所有唯一特征值得到的熵求和。
          for value in uniqueVals:
              subDataSet = splitDataSet(dataSet, i, value)
              # 计算概率
              prob = len(subDataSet)/float(len(dataSet))
              # 计算条件熵
              newEntropy += prob * calcShannonEnt(subDataSet)
          # gain[信息增益]: 划分数据集前后的信息变化， 获取信息熵最大的值
          # 信息增益是熵的减少或者是数据无序度的减少。最后，比较所有特征中的信息增益，返回最好特征划分的索引值。
          infoGain = baseEntropy - newEntropy
          print('infoGain=', infoGain, 'bestFeature=', i, baseEntropy, newEntropy)
          if (infoGain > bestInfoGain):
              bestInfoGain = infoGain
              bestFeature = i
      return bestFeature


  这个代码中的条件熵的计算我自己认为是一个期望熵，就是按照这个特征分下去，总体的期望

• 运行示例：

解释：其实就是按照第0个特征来分，总体的信息增益最大，也就是群体有序程度更高

递归创建决策树

• 投票机制：vote，这是没有剪枝情况下，最坏情况下使用的投票机制，也就是没有找到完全划分的方式

  def majorityCnt(classList):
      classCount = {}
      for vote in classList:
          if vote not in classCount.keys():
              classCount[vote] = 0
          else:
              classCount[vote] += 1
          sortedClassCount = sorted(classCount.item(),key=lambda x:x[1],reverse = True)
          return sortedClassCount[0][0]


• 创建树的代码

  def createTree(dataSet, labels):
      classList = [example[-1] for example in dataSet]
      # 如果数据集的最后一列的第一个值出现的次数=整个集合的数量，也就说只有一个类别，就只直接返回结果就行
      # 第一个停止条件：所有的类标签完全相同，则直接返回该类标签。
      # count() 函数是统计括号中的值在list中出现的次数
      if classList.count(classList[0]) == len(classList):
          return classList[0]
      # 如果数据集只有1列，那么最初出现label次数最多的一类，作为结果
      # 第二个停止条件：使用完了所有特征，仍然不能将数据集划分成仅包含唯一类别的分组。
      if len(dataSet[0]) == 1:
          return majorityCnt(classList)

      # 选择最优的列，得到最优列对应的label含义
      bestFeat = chooseBestFeatureToSplit(dataSet)
      # 获取label的名称
      bestFeatLabel = labels[bestFeat]
      # 初始化myTree
      myTree = {bestFeatLabel: {}}
      # 注：labels列表是可变对象，在PYTHON函数中作为参数时传址引用，能够被全局修改
      # 所以这行代码导致函数外的同名变量被删除了元素，造成例句无法执行，提示'no surfacing' is not in list
      del(labels[bestFeat])
      # 取出最优列，然后它的branch做分类
      featValues = [example[bestFeat] for example in dataSet]
      uniqueVals = set(featValues)
      for value in uniqueVals:
          # 求出剩余的标签label
          subLabels = labels[:]
          # 遍历当前选择特征包含的所有属性值，在每个数据集划分上递归调用函数createTree()
          myTree[bestFeatLabel][value] = createTree(splitDataSet(dataSet, bestFeat, value), subLabels)
          # print 'myTree', value, myTree
      return myTree


  这里比较难理解，自己debug一下

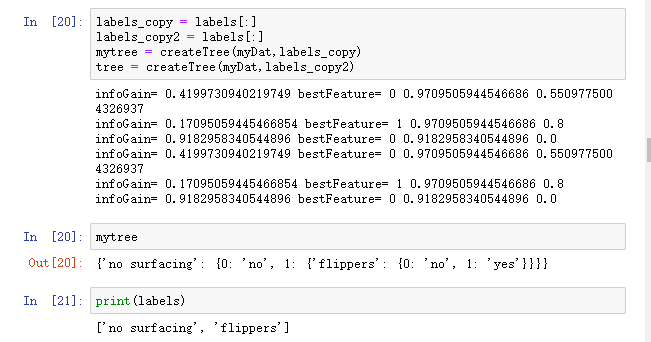

• 运行示例：



• 决策树测试代码：

  def classify(inputTree, featLabels, testVec):
      '''
      函数功能：
              对测试实例进行分类
      参数说明：
              inputTree__已经训练好的决策树
              featLabels__特征标签类别
              testVec__测试示例
      函数返回：
              分类结果
      '''
      # python3.x中input.key()[0]返回的是dict_keys，不是list，这里注意区别（书上的代码是python2.x）
      firstStr = list(inputTree.keys())[0]  # 获得决策树第一个节点
      #print(featLabels)
      secondDict = inputTree[firstStr]      # 获取下一个字典
      print(secondDict)
      print(firstStr)
      featIndex = featLabels.index(firstStr)    # 将标签字符串转换为索引(第一个节点所在列的索引)
      for key in secondDict.keys():
          #print(testVec[featIndex])
          if testVec[featIndex] == key:
              if type(secondDict[key]).__name__ == 'dict':
                  classLabel = classify(secondDict[key], featLabels, testVec)
              else:
                  classLabel = secondDict[key]
      return classLabel


• 运行示例



matplotlib注解绘制树形图

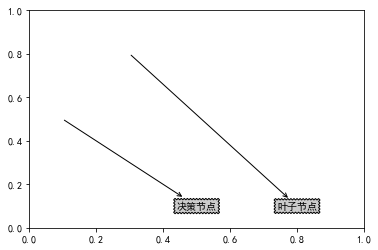

• matplotlib绘制图像示例

  #使用matploblib注解绘制树形图
  #使用matploblib注解绘制树形图
  import matplotlib.pyplot as plt

  from pylab import *
  mpl.rcParams['font.sans-serif'] = ['SimHei']#中文注释
  decisionNode = dict(boxstyle='sawtooth',fc="0.8")
  leafNode = dict(boxstyle="round4",fc="0.8")
  arrow_args = dict(arrowstyle="<-")
  def plotNode(nodeTxt,centerPt,parentPt,nodeType):
      createPlot.axl.annotate(nodeTxt,xy=parentPt,xycoords="axes fraction",xytext=centerPt,textcoords="axes fraction"
                             ,va="center",ha="center",bbox=nodeType,arrowprops=arrow_args)# https://blog.csdn.net/leaf_zizi/article/details/82886755
  def createPlot():
      fig = plt.figure(1,facecolor="white")
      fig.clf
      createPlot.axl = plt.subplot(111,facecolor="white")
      plotNode(U"决策节点",(0.5,0.1),(0.1,0.5),decisionNode)
      plotNode(U"叶子节点",(0.8,0.1),(0.3,0.8),decisionNode)
      plt.show()
  #https://blog.csdn.net/u013038499/article/details/52449768




决策树属性的描述

• 叶子节点数目

  #获得叶子节点数目
  def getNumLeafs(myTree):
      '''
      函数功能：
              递归计算叶子节点数目
      函数参数：
              字典形式的决策树
      函数返回：
              叶子节点数目
      '''
      numLeafs = 0                                           # 初始化叶子节点的数目
      print(list(myTree.keys()))
      firstStr = list(myTree.keys())[0]                      # 获取决策树的第一个节点
      secondDict = myTree[firstStr]                          # 获取决策树的第二个节点
      for key in secondDict.keys():
          if type(secondDict[key]).__name__ == 'dict':       # 若该节点为字典形式
              numLeafs += getNumLeafs(secondDict[key])       # 若为字典，则递归计算新分支叶节点数
          else:
              numLeafs += 1                                  # 若不是字典，则此节点为叶子节点
      return numLeafs                                        # 返回叶子节点数目

  # 函数测试
  # labels = ['no surfacing', 'flippers', 'labels']
  # labels_copy2 = labels[:]
  # print(myDat)
  # print(labels)
  # tree = createTree(myDat,labels_copy2)


• 树深度

  #得到树的深度
  def getTreeDepth(myTree):
      '''
      函数功能：
              递归计算决策树的深度
      函数参数：
              myTree__字典形式的决策树
      函数返回：
              决策树的最大深度
      '''
      maxDepth = 0
      firstStr = list(myTree.keys())[0]
      secondDict = myTree[firstStr]
      for key in secondDict.keys():
          if type(secondDict[key]).__name__ == 'dict':
              thisDepth = 1 + getTreeDepth(secondDict[key])
          else:
              thisDepth = 1
          if thisDepth > maxDepth:
              maxDepth = thisDepth
      return maxDepth
  #getTreeDepth(mytree)

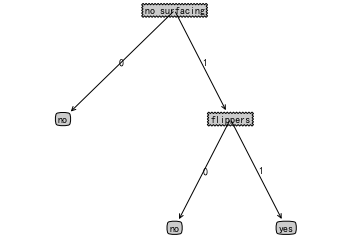

树的标注

• 标注使用详细

• 文本标注

  #使用文本标注
  decisionNode = dict(boxstyle = 'sawtooth', fc = '0.8')    # 设置中间节点的格式
  leafNode = dict(boxstyle = 'round4', fc = '0.8')          # 设置叶子节点的格式
  arrow_args = dict(arrowstyle = '<-')                      # 定义箭头格式
  def plotNode(nodeTxt, centerPt, parentPt, nodeType):
      '''
      函数功能：
              绘制节点
      参数说明：
              nodeTxt__节点名
              centerPt__文本位置
              parentPt__标注的箭头位置
              nodeType__节点格式
      '''
      createPlot.ax1.annotate(nodeTxt,                                          # 文本内容
                             xy = parentPt, xycoords = 'axes fraction',         # 注释的起始位置，坐标系
                             xytext = centerPt, textcoords = 'axes fraction',   # 文本的起始位置
                             va = 'center', ha = 'center',                      # 水平对齐，垂直对齐
                             bbox = nodeType,                                   # 节点格式
                             arrowprops = arrow_args)                           # 箭头格式


• 边的标注

  #标注有向边
  def plotMidText(cntrPt, parentPt, txtString):
      '''
      函数功能：
              标注有向边内容
      参数说明：
              cntrpt、parentPt__计算标注位置
              txtString__标注内容
      '''
      xMid = (parentPt[0] - cntrPt[0])/ 2.0 + cntrPt[0]        # 计算文本位置的横坐标
      yMid = (parentPt[1] - cntrPt[1])/2.0 + cntrPt[1]         # 计算文本位置的纵坐标
      createPlot.ax1.text(xMid,                                # 文本位置的横坐标
                          yMid,                                # 文本位置的纵坐标
                          txtString)                           # 标注内容



• 绘制树

  def plotTree(myTree, parentPt, nodeTxt):
      '''
      函数功能：
              绘制决策树
      函数参数：
              myTree__决策树
              parentPt__标注的内容
              nodeTxt__节点名称
      '''
      numLeafs = getNumLeafs(myTree)                          # 获取决策树叶结点数目，决定了树的宽度
      depth = getTreeDepth(myTree)                            # 获取决策树层数，决定了树的高度
      firstStr = next(iter(myTree))                           # 获得决策树第一个节点
      cntrPt = (plotTree.xOff+(1.0+float(numLeafs))/2.0/plotTree.totalW,plotTree.yOff)#确定中心位置
      plotMidText(cntrPt, parentPt, nodeTxt)                  # 标注有向边内容
      plotNode(firstStr, cntrPt, parentPt, decisionNode)      # 绘制节点
      secondDict = myTree[firstStr]                           # 获取下一个字典
      plotTree.yOff = plotTree.yOff - 1.0/plotTree.totalD     # y偏移值
      for key in secondDict.keys():
          if type(secondDict[key]).__name__ == 'dict':        # 该结点是否为字典
              plotTree(secondDict[key], cntrPt, str(key))     # 如果是字典则不是叶结点，递归调用继续绘制
          else:
              plotTree.xOff = plotTree.xOff + 1.0/plotTree.totalW                          # x偏移值
              plotNode(secondDict[key], (plotTree.xOff, plotTree.yOff), cntrPt, leafNode)  # 绘制节点
              plotMidText((plotTree.xOff, plotTree.yOff), cntrPt, str(key))                # 标注有向边内容
      plotTree.yOff = plotTree.yOff + 1.0/plotTree.totalD



• 画图：

  def createPlot(inTree):
      '''
      函数功能：绘制完整的决策树
      参数说明：
              inTree__决策树
      '''
      fig = plt.figure(1, facecolor='white')                      #创建画布
      fig.clf()                                                   #清空画布
      axprops = dict(xticks=[], yticks=[])
      createPlot.ax1 = plt.subplot(111, frameon=False, **axprops) # 除去x、y轴
      plotTree.totalW = float(getNumLeafs(inTree))                # 获取决策树叶结点数目
      plotTree.totalD = float(getTreeDepth(inTree))               # 获取决策树深度
      plotTree.xOff = -0.5/plotTree.totalW                        # x偏移的初始值
      plotTree.yOff = 1.0                                         # y偏移的初始值
      plotTree(inTree, (0.5,1.0), '')                             # 绘制决策树
      plt.show()                                                  #显示图像

  # 测试函数
  # labels = ['no surfacing', 'flippers', 'labels']
  # tree = createTree(dataSet, labels)
  createPlot(tree)



  结果：



保存树

def storeTree(inputTree, filename):
    '''
    函数功能：
            将决策树保存在磁盘中
    函数参数：
            inputTree__决策树
            filename__文件名
    '''
    import pickle                    # 导入pickle模块
    # 按照书中这里写的'w'，将会报错write() argument must be str,not bytes
    # 所以这里将改写为'wb'
    fw = open(filename, 'wb')        # 创建一个可以“写入”的文件
    pickle.dump(inputTree, fw)       # pickle的dump函数将决策树写入文件中
    fw.close()                       # 写完成后关闭文件
def gradTree(filename):
    '''
    函数功能：
            将树从磁盘中取出
    函数参数：
            filename__文件名
    '''
    import pickle                     # 导入pickle模块
    fr = open(filename, 'rb')         # 使用'rb'读出数据
    return pickle.load(fr)

# 函数测试
# labels = ['no surfacing', 'flippers', 'labels']
# tree = createTree(dataSet, labels)
storeTree(tree, 'classifer.json')
#gradTree('classifer.json')

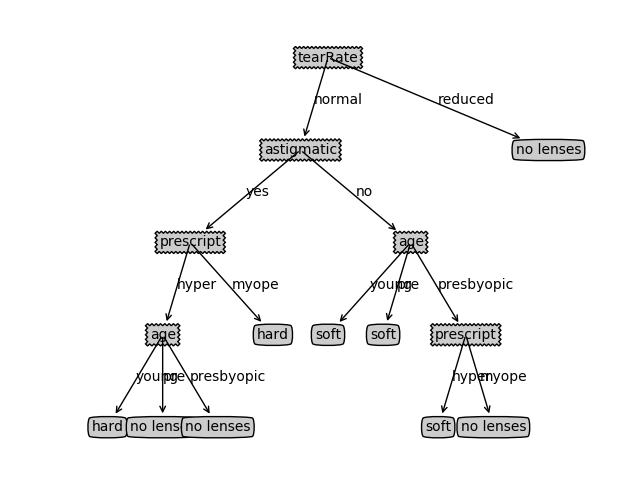

测试隐形演讲类型

• 数据集

• 代码：

  #查看决策树代码
  from math import log
  import matplotlib.pyplot as plt
  def calcShannonEnt(dataSet):
      # 求list的长度，表示计算参与训练的数据量
      numEntries = len(dataSet)
      # 计算分类标签label出现的次数
      labelCounts = {}
      # the the number of unique elements and their occurrence
      for featVec in dataSet:
          # 将当前实例的标签存储，即每一行数据的最后一个数据代表的是标签
          currentLabel = featVec[-1]
          # 为所有可能的分类创建字典，如果当前的键值不存在，则扩展字典并将当前键值加入字典。每个键值都记录了当前类别出现的次数。
          if currentLabel not in labelCounts.keys():
              labelCounts[currentLabel] = 0
          labelCounts[currentLabel] += 1

      # 对于 label 标签的占比，求出 label 标签的香农熵
      shannonEnt = 0.0
      for key in labelCounts:
          # 使用所有类标签的发生频率计算类别出现的概率。
          prob = float(labelCounts[key])/numEntries
          # 计算香农熵，以 2 为底求对数
          shannonEnt -= prob * log(prob, 2)
      return shannonEnt
  #将某一个特征直接删除
  def splitDataSet(dataSet, index, value):
      """splitDataSet(通过遍历dataSet数据集，求出index对应的colnum列的值为value的行)
          就是依据index列进行分类，如果index列的数据等于 value的时候，就要将 index 划分到我们创建的新的数据集中
      Args:
          dataSet 数据集                 待划分的数据集
          index 表示每一行的index列        划分数据集的特征
          value 表示index列对应的value值   需要返回的特征的值。
      Returns:
          index列为value的数据集【该数据集需要排除index列】
      """
      retDataSet = []
      for featVec in dataSet:
          # index列为value的数据集【该数据集需要排除index列】
          # 判断index列的值是否为value
          if featVec[index] == value:
              # chop out index used for splitting
              # [:index]表示前index行，即若 index 为2，就是取 featVec 的前 index 行
              reducedFeatVec = featVec[:index]
              '''
              请百度查询一下： extend和append的区别
              music_media.append(object) 向列表中添加一个对象object
              music_media.extend(sequence) 把一个序列seq的内容添加到列表中 (跟 += 在list运用类似， music_media += sequence)
              1、使用append的时候，是将object看作一个对象，整体打包添加到music_media对象中。
              2、使用extend的时候，是将sequence看作一个序列，将这个序列和music_media序列合并，并放在其后面。
              music_media = []
              music_media.extend([1,2,3])
              print music_media
              #结果：
              #[1, 2, 3]

              music_media.append([4,5,6])
              print music_media
              #结果：
              #[1, 2, 3, [4, 5, 6]]

              music_media.extend([7,8,9])
              print music_media
              #结果：
              #[1, 2, 3, [4, 5, 6], 7, 8, 9]
              '''
              reducedFeatVec.extend(featVec[index + 1:])
              # [index+1:]表示从跳过 index 的 index+1行，取接下来的数据
              # 收集结果值 index列为value的行【该行需要排除index列】
              retDataSet.append(reducedFeatVec)
      return retDataSet
  #选择最好的数据集划分方式
  def chooseBestFeatureToSplit(dataSet):
      """chooseBestFeatureToSplit(选择最好的特征)

      Args:
          dataSet 数据集
      Returns:
          bestFeature 最优的特征列
      """
      # 求第一行有多少列的 Feature, 最后一列是label列嘛
      numFeatures = len(dataSet[0]) - 1
      # 数据集的原始信息熵
      baseEntropy = calcShannonEnt(dataSet)
      # 最优的信息增益值, 和最优的Featurn编号
      bestInfoGain, bestFeature = 0.0, -1
      # iterate over all the features
      for i in range(numFeatures):
          # create a list of all the examples of this feature
          # 获取对应的feature下的所有数据
          featList = [example[i] for example in dataSet]
          # get a set of unique values
          # 获取剔重后的集合，使用set对list数据进行去重
          uniqueVals = set(featList)
          # 创建一个临时的信息熵
          newEntropy = 0.0
          # 遍历某一列的value集合，计算该列的信息熵
          # 遍历当前特征中的所有唯一属性值，对每个唯一属性值划分一次数据集，计算数据集的新熵值，并对所有唯一特征值得到的熵求和。
          for value in uniqueVals:
              subDataSet = splitDataSet(dataSet, i, value)
              # 计算概率
              prob = len(subDataSet)/float(len(dataSet))
              # 计算信息熵
              newEntropy += prob * calcShannonEnt(subDataSet)
          # gain[信息增益]: 划分数据集前后的信息变化， 获取信息熵最大的值
          # 信息增益是熵的减少或者是数据无序度的减少。最后，比较所有特征中的信息增益，返回最好特征划分的索引值。
          infoGain = baseEntropy - newEntropy
          print('infoGain=', infoGain, 'bestFeature=', i, baseEntropy, newEntropy)
          if (infoGain > bestInfoGain):
              bestInfoGain = infoGain
              bestFeature = i
      return bestFeature
  # 类似于KNN中的投票机制
  def majorityCnt(classList):
      classCount = {}
      for vote in classList:
          if vote not in classCount.keys():
              classCount[vote] = 0
          else:
              classCount[vote] += 1
          sortedClassCount = sorted(classCount.item(),key=lambda x:x[1],reverse = True)
          return sortedClassCount[0][0]
  def createTree(dataSet, labels):
      classList = [example[-1] for example in dataSet]
      # 如果数据集的最后一列的第一个值出现的次数=整个集合的数量，也就说只有一个类别，就只直接返回结果就行
      # 第一个停止条件：所有的类标签完全相同，则直接返回该类标签。
      # count() 函数是统计括号中的值在list中出现的次数
      if classList.count(classList[0]) == len(classList):
          return classList[0]
      # 如果数据集只有1列，那么最初出现label次数最多的一类，作为结果
      # 第二个停止条件：使用完了所有特征，仍然不能将数据集划分成仅包含唯一类别的分组。
      if len(dataSet[0]) == 1:
          return majorityCnt(classList)

      # 选择最优的列，得到最优列对应的label含义
      bestFeat = chooseBestFeatureToSplit(dataSet)
      # 获取label的名称
      #print(bestFeat)
      #print(labels)
      bestFeatLabel = labels[bestFeat]
      # 初始化myTree
      myTree = {bestFeatLabel: {}}
      # 注：labels列表是可变对象，在PYTHON函数中作为参数时传址引用，能够被全局修改
      # 所以这行代码导致函数外的同名变量被删除了元素，造成例句无法执行，提示'no surfacing' is not in list
      del(labels[bestFeat])
      # 取出最优列，然后它的branch做分类
      print(labels)
      featValues = [example[bestFeat] for example in dataSet]
      uniqueVals = set(featValues)
      for value in uniqueVals:
          # 求出剩余的标签label
          subLabels = labels[:]
          # 遍历当前选择特征包含的所有属性值，在每个数据集划分上递归调用函数createTree(),字典里面还有小字典
          #print(dataSet)
          myTree[bestFeatLabel][value] = createTree(splitDataSet(dataSet, bestFeat, value), subLabels)
          print(myTree)
          # print 'myTree', value, myTree
      return myTree
  def createDataSet():
      dataSet = [[1, 1, 'yes'],
                 [1, 1, 'yes'],
                 [1, 0, 'no'],
                 [0, 1, 'no'],
                 [0, 1, 'no']]
      labels = ['no surfacing', 'flippers']
      return dataSet, labels
  myDat,labels = createDataSet()
  labels_copy = labels[:]
  mytree = createTree(myDat,labels_copy)
  # print(mytree)
  # print(myDat)
  #tree = createTree(myDat, labels)
  print(labels)
  tree = createTree(myDat,labels)
  fr = open(r'C:\Users\admin\Desktop\machine-learning\ai\DecisionTree\3.DecisionTree\lenses.txt')
  lenses = [inst.strip().split('\t') for inst in fr.readlines()]
  lensesLable = ['age', 'prescript', 'astigmatic', 'tearRate']
  lensesTree = createTree(lenses, lensesLable)
  #############################################################
  #获得叶子节点数目
  def getNumLeafs(myTree):
      '''
      函数功能：
              递归计算叶子节点数目
      函数参数：
              字典形式的决策树
      函数返回：
              叶子节点数目
      '''
      numLeafs = 0                                           # 初始化叶子节点的数目
      print(list(myTree.keys()))
      firstStr = list(myTree.keys())[0]                      # 获取决策树的第一个节点
      secondDict = myTree[firstStr]                          # 获取决策树的第二个节点
      for key in secondDict.keys():
          if type(secondDict[key]).__name__ == 'dict':       # 若该节点为字典形式
              numLeafs += getNumLeafs(secondDict[key])       # 若为字典，则递归计算新分支叶节点数
          else:
              numLeafs += 1                                  # 若不是字典，则此节点为叶子节点
      return numLeafs                                        # 返回叶子节点数目

  # 函数测试
  # labels = ['no surfacing', 'flippers', 'labels']
  # labels_copy2 = labels[:]
  # print(myDat)
  # print(labels)
  # tree = createTree(myDat,labels_copy2)
  #得到树的深度
  def getTreeDepth(myTree):
      '''
      函数功能：
              递归计算决策树的深度
      函数参数：
              myTree__字典形式的决策树
      函数返回：
              决策树的最大深度
      '''
      maxDepth = 0
      firstStr = list(myTree.keys())[0]
      secondDict = myTree[firstStr]
      for key in secondDict.keys():
          if type(secondDict[key]).__name__ == 'dict':
              thisDepth = 1 + getTreeDepth(secondDict[key])
          else:
              thisDepth = 1
          if thisDepth > maxDepth:
              maxDepth = thisDepth
      return maxDepth
  #使用文本标注
  decisionNode = dict(boxstyle = 'sawtooth', fc = '0.8')    # 设置中间节点的格式
  leafNode = dict(boxstyle = 'round4', fc = '0.8')          # 设置叶子节点的格式
  arrow_args = dict(arrowstyle = '<-')                      # 定义箭头格式
  def plotNode(nodeTxt, centerPt, parentPt, nodeType):
      '''
      函数功能：
              绘制节点
      参数说明：
              nodeTxt__节点名
              centerPt__文本位置
              parentPt__标注的箭头位置
              nodeType__节点格式
      '''
      createPlot.ax1.annotate(nodeTxt,                                          # 文本内容
                             xy = parentPt, xycoords = 'axes fraction',         # 注释的起始位置，坐标系
                             xytext = centerPt, textcoords = 'axes fraction',   # 文本的起始位置
                             va = 'center', ha = 'center',                      # 水平对齐，垂直对齐
                             bbox = nodeType,                                   # 节点格式
                             arrowprops = arrow_args)                           # 箭头格式
  #标注有向边
  def plotMidText(cntrPt, parentPt, txtString):
      '''
      函数功能：
              标注有向边内容
      参数说明：
              cntrpt、parentPt__计算标注位置
              txtString__标注内容
      '''
      xMid = (parentPt[0] - cntrPt[0])/ 2.0 + cntrPt[0]        # 计算文本位置的横坐标
      yMid = (parentPt[1] - cntrPt[1])/2.0 + cntrPt[1]         # 计算文本位置的纵坐标
      createPlot.ax1.text(xMid,                                # 文本位置的横坐标
                          yMid,                                # 文本位置的纵坐标
                          txtString)                           # 标注内容
  def plotTree(myTree, parentPt, nodeTxt):
      '''
      函数功能：
              绘制决策树
      函数参数：
              myTree__决策树
              parentPt__标注的内容
              nodeTxt__节点名称
      '''
      numLeafs = getNumLeafs(myTree)                          # 获取决策树叶结点数目，决定了树的宽度
      depth = getTreeDepth(myTree)                            # 获取决策树层数，决定了树的高度
      firstStr = next(iter(myTree))                           # 获得决策树第一个节点
      cntrPt = (plotTree.xOff+(1.0+float(numLeafs))/2.0/plotTree.totalW,plotTree.yOff)#确定中心位置
      plotMidText(cntrPt, parentPt, nodeTxt)                  # 标注有向边内容
      plotNode(firstStr, cntrPt, parentPt, decisionNode)      # 绘制节点
      secondDict = myTree[firstStr]                           # 获取下一个字典
      plotTree.yOff = plotTree.yOff - 1.0/plotTree.totalD     # y偏移值
      for key in secondDict.keys():
          if type(secondDict[key]).__name__ == 'dict':        # 该结点是否为字典
              plotTree(secondDict[key], cntrPt, str(key))     # 如果是字典则不是叶结点，递归调用继续绘制
          else:
              plotTree.xOff = plotTree.xOff + 1.0/plotTree.totalW                          # x偏移值
              plotNode(secondDict[key], (plotTree.xOff, plotTree.yOff), cntrPt, leafNode)  # 绘制节点,y已经偏移
              plotMidText((plotTree.xOff, plotTree.yOff), cntrPt, str(key))                # 标注有向边内容
      plotTree.yOff = plotTree.yOff + 1.0/plotTree.totalD
  def createPlot(inTree):
      '''
      函数功能：绘制完整的决策树
      参数说明：
              inTree__决策树
      '''
      fig = plt.figure(1, facecolor='white')                      #创建画布
      fig.clf()                                                   #清空画布
      axprops = dict(xticks=[], yticks=[])
      createPlot.ax1 = plt.subplot(111, frameon=False, **axprops) # 除去x、y轴
      plotTree.totalW = float(getNumLeafs(inTree))                # 获取决策树叶结点数目
      plotTree.totalD = float(getTreeDepth(inTree))               # 获取决策树深度
      plotTree.xOff = -0.5/plotTree.totalW                        # x偏移的初始值
      plotTree.yOff = 1.0                                         # y偏移的初始值
      plotTree(inTree, (0.5,1.0), '')                             # 绘制决策树,父节点(0.5,1.0)
      plt.show()                                                  #显示图像

  # 测试函数
  # labels = ['no surfacing', 'flippers', 'labels']
  # tree = createTree(dataSet, labels)
  # createPlot(tree)
  createPlot(lensesTree)
