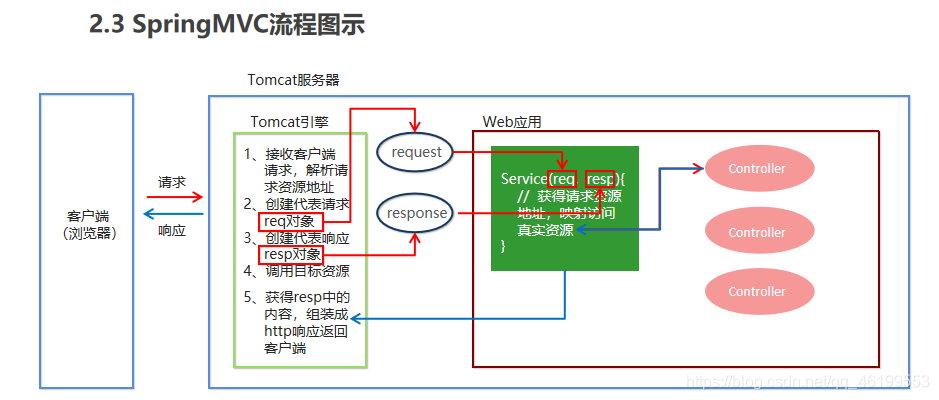

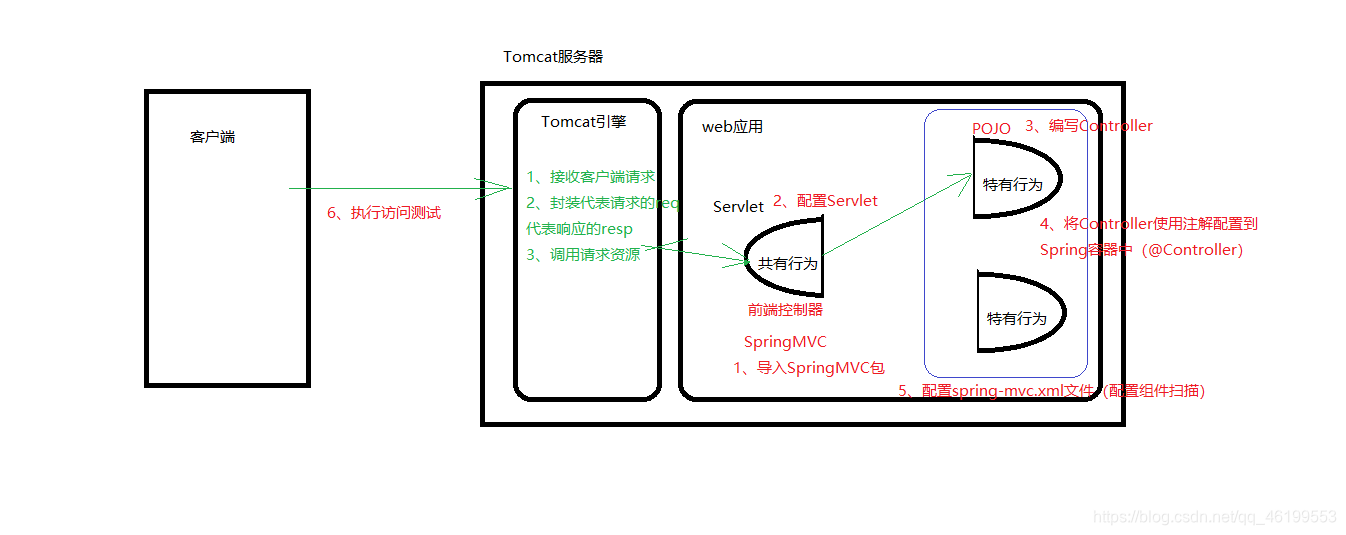

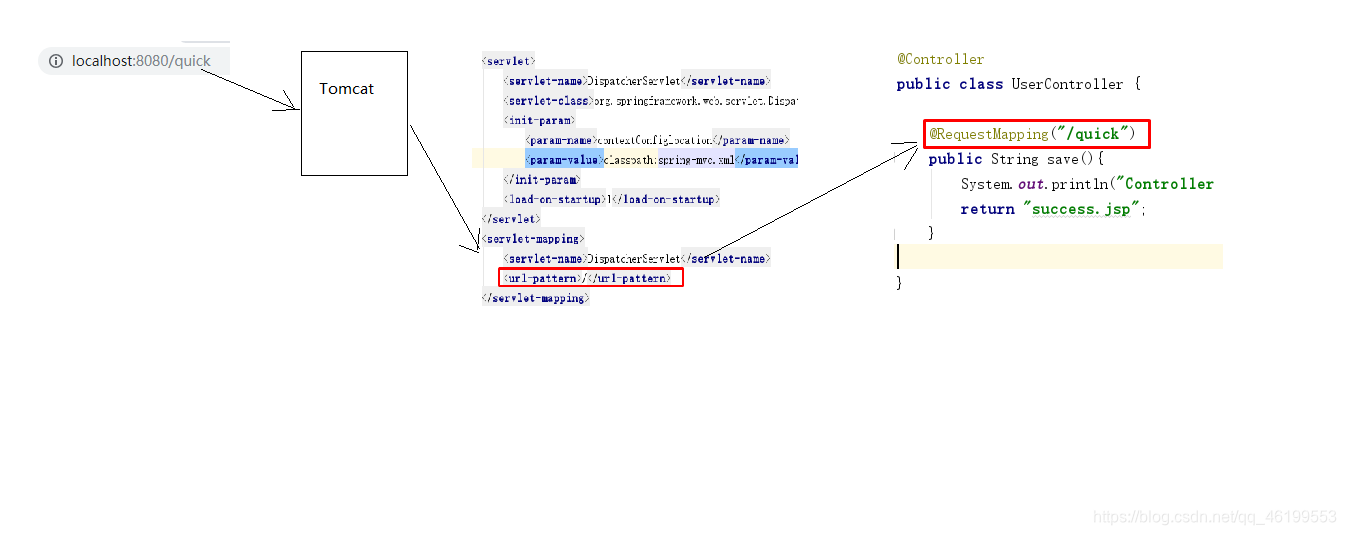

web端工作原理

请添加图片描述
需求：客户端发起请求，服务器端接收请求，执行逻辑并进行视图跳转。

开发步骤：

导入SpringMVC相关坐标
配置SpringMVC核心控制器DispathcerServlet
创建Controller类和视图页面
使用注解配置Controller类中业务方法的映射地址
配置SpringMVC核心文件 spring-mvc.xml
客户端发起请求测试

导入Spring和SpringMVC的坐标

<dependency>
      <groupId>org.springframework</groupId>
      <artifactId>spring-webmvc</artifactId>
      <version>5.0.5.RELEASE</version>
    </dependency>
     <dependency>
      <groupId>org.springframework</groupId>
      <artifactId>spring-context</artifactId>
      <version>5.0.5.RELEASE</version>
    </dependency>

在web.xml配置SpringMVC的核心控制器

 <!--配置SpringMVC的前端控制器-->
    <servlet>
        <servlet-name>DispatcherServlet</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:spring-mvc.xml</param-value>
        </init-param>
        <load-on-startup>1</load-on-startup>
    </servlet>
    <servlet-mapping>
        <servlet-name>DispatcherServlet</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>

创建Controller和业务方法

package com.itheima.controller;

import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;

@Controller
//@RequestMapping("/user")
public class UserController {

//    // 请求地址  http://localhost:8080/user/quick
//    @RequestMapping(value="/quick",method = RequestMethod.GET,params = {"username"})
//    public String save(){
//        System.out.println("Controller save running....");
//        return "success";
//    }

    @RequestMapping("/quick")
    public String save(){
        System.out.println("Controller save running....");
        return "success.jsp";
    }

}

创建视图页面index.jsp

<html>
<body>
<h2>Hello World!</h2>
</body>
</html>

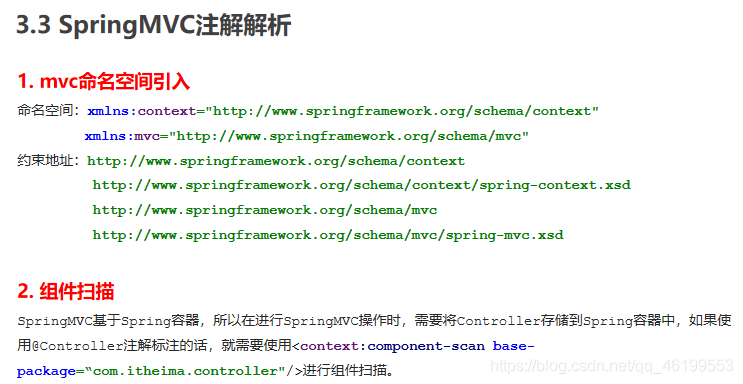

配置注解

请添加图片描述

创建spring-mvc.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context" xmlns:mvc="http://www.alibaba.com/schema/stat"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
                        http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context.xsd http://www.alibaba.com/schema/stat http://www.alibaba.com/schema/stat.xsd">

    <!--Controller的组件扫描-->
    <context:component-scan base-package="com.itheima">
    </context:component-scan>

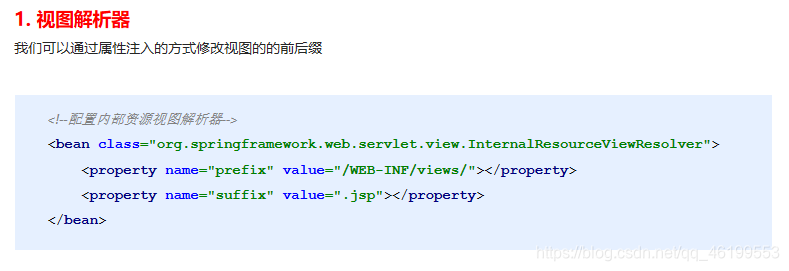

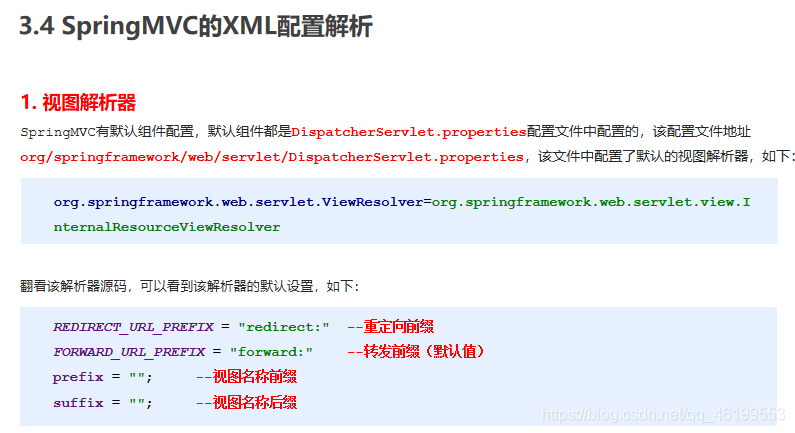

    <!--配置内部资源视图解析器-->
    <bean id="viewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <!--  /jsp/success.jsp  -->
        <property name="prefix" value="/jsp/"></property>
        <property name="suffix" value=".jsp"></property>
    </bean>
</beans>

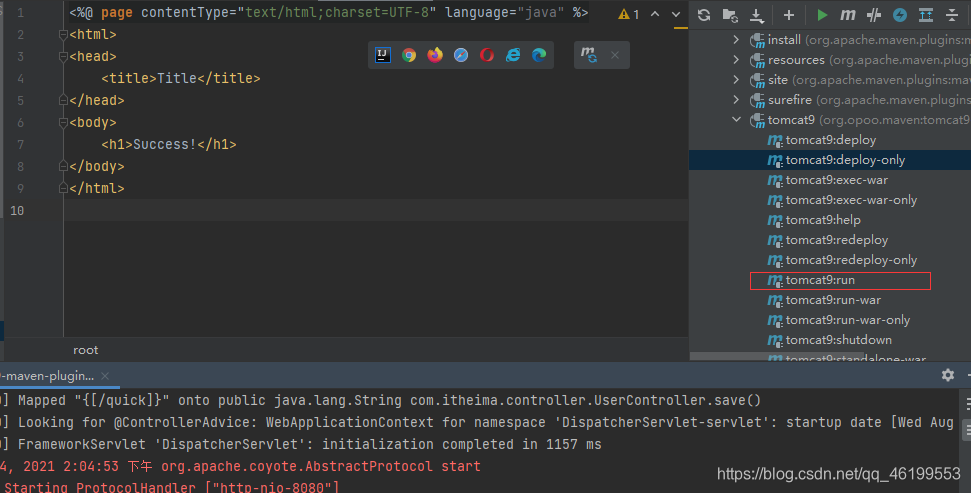

在这里插入图片描述

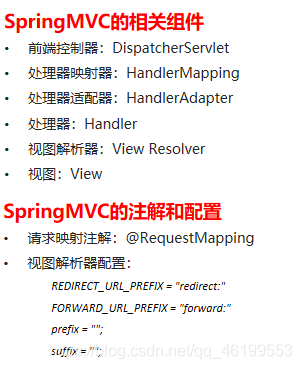

SpringMVC的组件解析

在这里插入图片描述

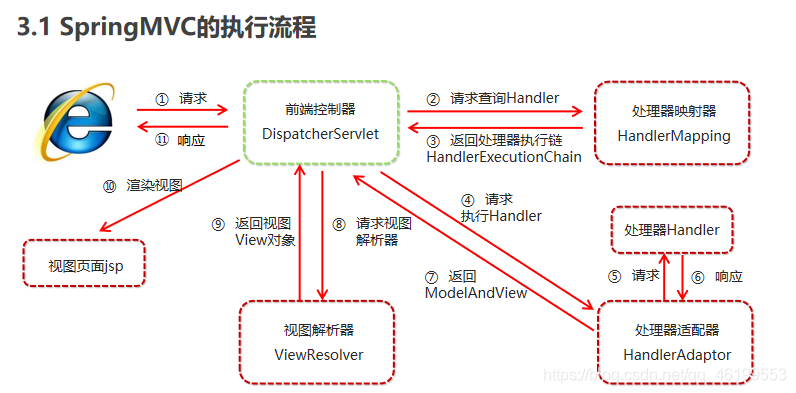

springmvc的执行流程

用户发送请求至前端控制器DispatcherServlet。

DispatcherServlet收到请求调用HandlerMapping处理器映射器。
处理器映射器找到具体的处理器(可以根据xml配置、注解进行查找)，生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet。
DispatcherServlet调用HandlerAdapter处理器适配器。
HandlerAdapter经过适配调用具体的处理器(Controller，也叫后端控制器)。
Controller执行完成返回ModelAndView。
HandlerAdapter将controller执行结果ModelAndView返回给DispatcherServlet。
DispatcherServlet将ModelAndView传给ViewReslover视图解析器。
ViewReslover解析后返回具体View。
DispatcherServlet根据View进行渲染视图（即将模型数据填充至视图中）。DispatcherServlet响应用户

前端控制器：DispatcherServlet
用户请求到达前端控制器，它就相当于 MVC 模式中的 C，DispatcherServlet 是整个流程控制的中心，由
它调用其它组件处理用户的请求，DispatcherServlet 的存在降低了组件之间的耦合性。
处理器映射器：HandlerMapping
HandlerMapping 负责根据用户请求找到 Handler 即处理器，SpringMVC 提供了不同的映射器实现不同的
映射方式，例如：配置文件方式，实现接口方式，注解方式等。
处理器适配器：HandlerAdapter
通过 HandlerAdapter 对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理
器进行执行。
处理器：Handler
它就是我们开发中要编写的具体业务控制器。由 DispatcherServlet 把用户请求转发到 Handler。由
Handler 对具体的用户请求进行处理。
视图解析器：View Resolver
View Resolver 负责将处理结果生成 View 视图，View Resolver 首先根据逻辑视图名解析成物理视图名，即具体的页面地址，再生成 View 视图对象，最后对 View 进行渲染将处理结果通过页面展示给用户。
视图：View
SpringMVC 框架提供了很多的 View 视图类型的支持，包括：jstlView、freemarkerView、pdfView等。最常用的视图就是 jsp。一般情况下需要通过页面标签或页面模版技术将模型数据通过页面展示给用户，需要由程序员根据业务需求开发具体的页面
