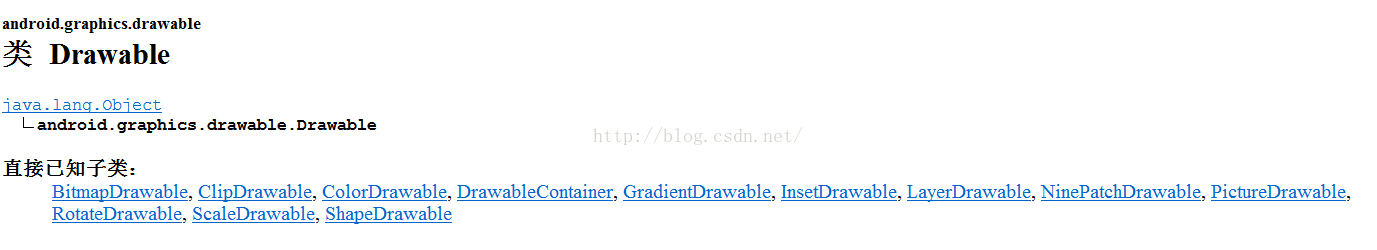

Drawable资源是Android应用中使用最广泛的资源，它不仅可以使用各种格式的图片资源，也可以使用多种xml文件资源。当然直接使用图片资源没什么好说的，我们主要是要研究下Drawable的子类。Android把可绘制的对象抽象成Drawable，并且提供了draw方法，可以在需要的时候直接绘制到画布上，我们看下官方的API

1、有点多，我们就慢慢说吧，先从最简单的一个说起——ColorDrawab，当他被绘制到画布上时会使用一种固定的颜色填充Paint，在画布上绘制出一块单色区域
  • 在xml文件使用color作为根节点来创建，如下定义：
<?xml version="1.0" encoding="utf-8"?>
<color
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:color="#ff0000" />

  • 使用java代码则是：
ColorDrawable  colorDrawable = new ColorDrawable(0xffff0000);

有一点要注意：在代码中一定要指出透明度，如果省略了就代表完全透明了

  • 当然上面这些用法,其实用得不多,更多的时候我们是在res/values目录下创建一个color.xml 文件,然后把要用到的颜色值写到里面,需要的时候通过@color获得相应的值，比如：
<?xml version="1.0" encoding="utf-8"?>
<resources>
    <color name="red">#ffff0000</color>
    <color name="green">#ff00ff00</color>
    <color name="blue">#ff0000ff</color>
</resources>

然后如果是在xml文件中话我们可以通过@color/xxx获得对应的color值， 如果是在Java中:

int mycolor = getResources().getColor(R.color.green); imageview.setBackgroundColor(mycolor);
  • 此外系统也定义了很多颜色供我们使用，可以直接调用
imageview.setBackgroundColor(Color.BLUE);
当然，也可以获得系统颜色再设置
int color= getResources().getColor(android.R.color.holo_blue_light);
imageview.setBackgroundColor(color);



  • 利用静态方法argb来设置颜色，Android使用一个int类型的数据表示颜色值,通常是十六进制,即0x开头，颜色值的定义是由透明度alpha和RGB(红绿蓝)三原色来定义的,以"#"开始,后面依次为: 透明度-红-绿-蓝;eg:#RGB    #ARGB  #RRGGBB  #AARRGGBB 。每个要素都由一个字节(8 bit)来表示,所以取值范围为0~255,在xml中设置颜色可以忽略透明度,但是如果你是在Java代码中的话就需要明确指出透明度的值了,省略的话表示完全透明,这个时候就没有效果了~ 比如:0xFF0000虽然表示红色,但是如果直接这样写,什么的没有,而应该这样写:0xFFFF0000,记Java代码设置颜色值,需要在前面添加上透明度~ 示例:(参数依次为:透明度,红色值,绿色值,蓝色值) txtShow.setBackgroundColor(Color.argb(0xff, 0x00, 0x00, 0x00));
2、现在，再说下BitmapDrawable，BitmapDrawable是对bitmap的一种封装，可以设置他包装的bitmap在BitmapDrawable区域内的绘制方式，例如填充、拉伸等，也可以在BitmapDrawable区域内部使用gravity指定的对齐方式
当然，和其他drawable子类一样，BitmapDrawable也有两种实现方式
  • xml布局方式以bitmap作为根节点
<bitmap
    android:src="@drawable/ic_launcher"
     android:antialias="true"
    android:tileMode="repeat" />

  • 使用java方式也很容易
BitmapDrawable bd = (BitmapDrawable) getResources().getDrawable(R.drawable.ic_launcher);
                bd.setGravity(Gravity.CENTER);
                bd.setAntiAlias(true);

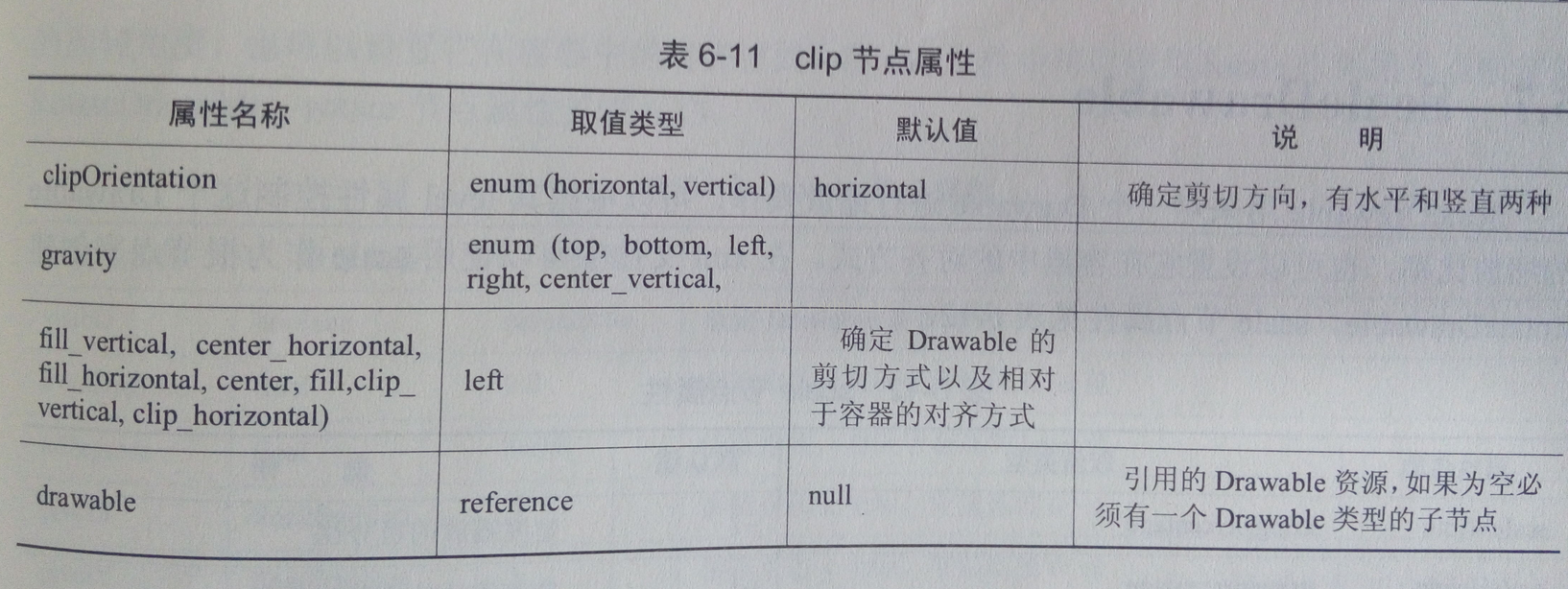

3、ClipDrawabl代表从其他位图上截取的图片片段，它可以对一个Drawable进行剪切操作，可以控制这个Drawable的剪切区域，以及相对于容器的对齐方式。Android中进度条如果看下源码，就会发现他就是利用ClipDrawable实现的，它根据level的属性值决定剪切区域的大小。在xml文件中使用clip作为根节点定义，看下clip的属性

写个例子，clip.xml如下
    android:drawable="@drawable/android_text"
    android:gravity="left"
    android:orientation="horizontal" />

在xml布局文件中使用android:src属性进行引用（blackground的话可能会报空指针）。在java类中，我使用了个线程让他每隔1秒修改下level，如下使用
ImageView imageview3 = (ImageView) findViewById(R.id.iv_main_clip);
        // 获取图片所显示的ClipDrawable对象
        final ClipDrawable drawable = (ClipDrawable) imageview3.getDrawable();
        final Handler handler = new Handler() {
            @Override
            public void handleMessage(Message msg) {
                // 如果该消息是本程序所发送的
                if (msg.what == 0x1233) {
                    // 修改ClipDrawable的level值,Level的值是0~10000！
                    drawable.setLevel(drawable.getLevel() + 200);
                }
            }
        };
        new Thread() {
            public void run() {

                while (drawable.getLevel() < 10000) {
                    Message msg = new Message();
                    msg.what = 0x1233;
                    // 发送消息，通知应用修改ClipDrawable对象的level值。
                    handler.sendMessage(msg);
                    try {
                        Thread.sleep(1000);
                    } catch (InterruptedException e) {
                        // TODO Auto-generated catch block
                        e.printStackTrace();
                    }
                }
            }
        }.start();
    }

看代码就知道大概意思了，每隔一秒就将level增加200，直到大于10000

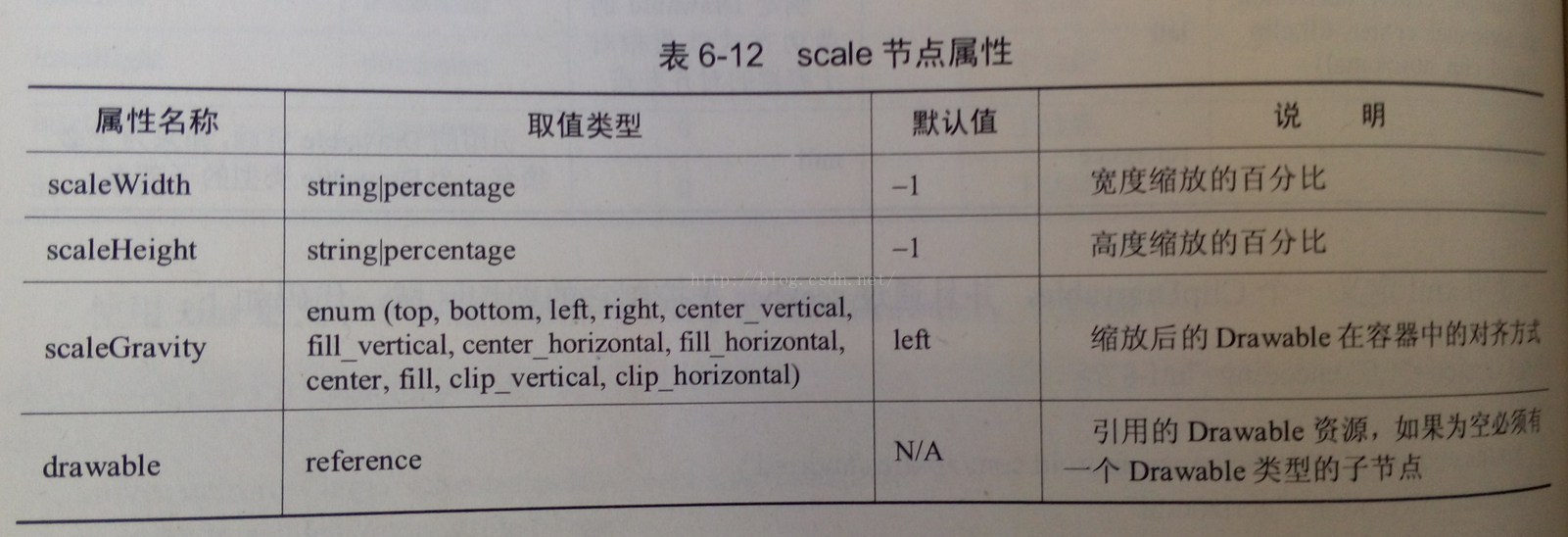

4、ScaleDrawable是对一个Drawable进行缩放操作，可以根据level属性控制这个drawable的缩放比率，也可以设置它在容器中的对齐方式。在xml文件中使用scale作为根节点来创建ScaleDrawable。节点属性如下
创建ScaleDrawable的代码如下：
<?xml version="1.0" encoding="UTF-8"?>
<scale
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/ic_launcher"
    android:scaleHeight="100%"
    android:scaleWidth="100%"
    android:scaleGravity="bottom" />

举个例子，我在java代码中通过一个SeekBar来设置level进行缩放
mDrawable = (ScaleDrawable) getResources()
                .getDrawable(R.drawable.scale);
        findViewById(R.id.iv_main_scale).setBackground(mDrawable);
        SeekBar seekBar = (SeekBar) findViewById(R.id.seekBar);
        seekBar.setMax(10000);
        seekBar.setOnSeekBarChangeListener(new OnSeekBarChangeListener() {

            public void onStopTrackingTouch(SeekBar seekBar) {
            }

            public void onStartTrackingTouch(SeekBar seekBar) {
            }

            public void onProgressChanged(SeekBar seekBar, int progress,
                    boolean fromUser) {
                mDrawable.setLevel(progress);
            }

        });
看下效果：

源代码
参考：
http://www.runoob.com/w3cnote/android-tutorial-drawable1.html
