3　音频

3.1　音频元素

说完视频之后，接下来就是HTML5中对音频的支持情况。音频支持不仅指对声音的播放，还包括对音频的编辑和合成，以及对乐器数字接口（MIDI）等的支持，下面逐次介绍并分析它们。

3.1.1　HTML5 Audio元素

说到音频，最简单当然也是最直接想到的就是音频播放，在HTML5中使用“audio”元素来表示。同视频类似，HTML5标准中也定义了三种格式，它们是Ogg、MP3和Wav。到目前为止，笔者所了解的浏览器对音频格式的支持如表11-2所示。

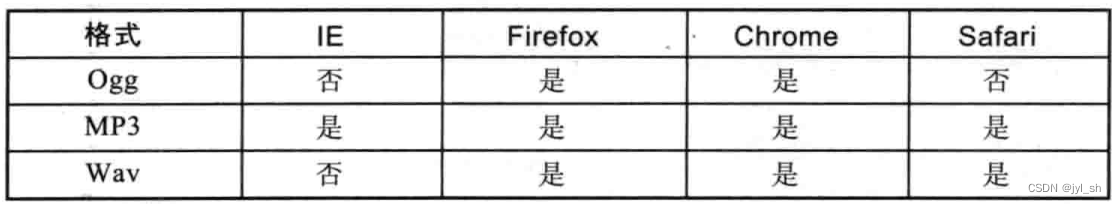

表11-2　主流浏览器对HTML5中三个音频格式的支持

与视频格式类似，考虑到浏览器对HTML5的“audio”支持程度不同，格式也不尽相同，所以Web开发者同样可以提供三种格式的文件，采用如实例代码11-4所示的代码以获得最好的用户体验效果。

示例代码11-4　使用“audio”元素的HTML5代码片段

    <audio controls="controls">
      <source src="audio.mp3" type="audio/mpeg">
      <source src=" audio.wav" type="audio/wav">
      <source src=" audio.ogg" type="audio/ogg">
      Your browser does not support the audio tag.
    </audio>

因为视频内容通常包含音频数据，所以不仅仅是“audio”元素才会使用音频播放，但是二者在工作原理上是类似的。同时，音频的字幕同视频是一样的，“track”元素也可以用在“audio”元素的字幕中，用来显示字幕。

3.1.2　基础设施

音频的支持方面还是从输入和输出两个方面着手。对于输入，同视频类似，WebKit使用资源加载器先加载音频文件，之后是建立音频元素、管线化引擎相关的类，如MediaPlayer类、HTMLAudioElement和WebMediaPlayer类等。同视频不一样的是，视频的输出是GPU中的纹理对象，而音频需要输出到声卡，所以需要打开声卡设备。因为Chromium的沙箱模型机制，所以只能靠Browser进程来打开和关闭声卡设备，图11-14描述了多进程中如何将音频从Renderer进程传输到Browser进程，以及WebKit和Chromium中相应的基础设施。

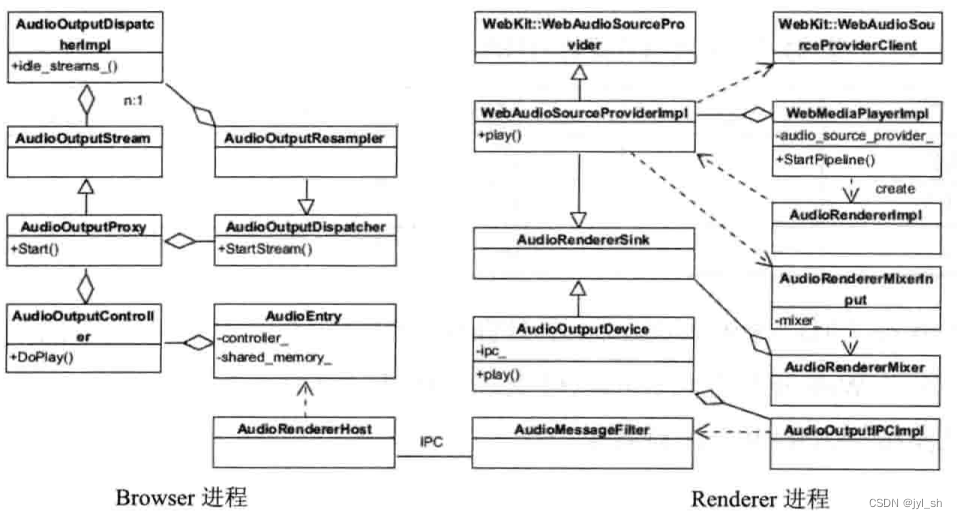

图11-14　WebKit和Chromium支持Audio的基础设施

首先是Renderer进程这一部分，也就是右侧部分，从上往下依次介绍如下。

WebKit::WebAudioSourceProvider 和WebKit::WebAudioSourceProviderClient ：最上面两个类是WebKit的Chromium移植接口类，根据名字读者已经猜测出来了，前者提供音频原数据，也就是音频文件中的数据，这里采用“拉”的方式，也就是在ResourceLoader加载数据之后，当且仅当渲染引擎需要新的数据的时候，主动从加载后的数据中拉出数据来进行解码。“provideInput”函数由Chromium实现，由WebKit引擎调用。WebKit::WebAudioSourceProviderClient提供了“setFormat”函数，用于让Chromium的媒体播放器设置频道数量、采样率等信息。WebAudioSourceProviderImpl是WebKit::Web-AudioSourceProvider的实现类。
AudioRendererImpI ：该类就是音频渲染器的实现，并使用类AudioRenderSink将音频解码的结果输出到音频设备。
AudioRendererSink ：一个抽象类，用于表示一个音频终端点，能够接收解码后的音频信息，典型的一个例子就是音频设备。
AudioRendererMixer ：渲染器中的调音类。
AudioOutputDevice ：音频的输出设备，当然只是一个桥接层，因为实际的调用请求是通过下面两个类传送给Browser进程的。
AudioOutputIPCImpI和AudioMessageFiIter ：前者将数据和指令通过IPC发送给Browser进程，而后者当然就是执行消息发送机制的类。

然后是Browser进程这一部分，也就是左侧部分，自下而上依次介绍如下。

AudioRendererHost ：Browser进程端同Renderer进程通信并有调度管理输出视频流的功能，对于每个输出流，有相应的AudioOutputStream对象对应，并且通过AudioOutputController类来处理和优化输出。
AudioOutputControIIer ：该类控制一个AudioOutputStream对象并提供数据给该对象，提供play、pause、stop等功能，因为它控制着音频的输出结果。
AudioOutputStream 和AudioOutputProxy ：音频的输出流类和其子类。AudioOutputProxy是一个使用优化算法的类，它仅在Start()和Stop()函数之间打开音频设备，其他情况下音频设备都是关闭的。AudioOutputProxy使用AudioOutputDispatcher打开和关闭实际的物理音频设备。
AudioOutputDispatcher 和AudioOutputDispatcherImpI ：控制音频设备的接口类和实际实现类。

经过上面对类的解释，相信读者有了一个大致的思路：当WebKit和Chromium需要输出解码后的音频数据时，通过从右侧自上向下、左侧自下向上的过程，然后使用共享内存的方式将解码后的数据输出到实际的物理设备中。

3.2　Web Audio

Audio元素能够用来播放各种格式的音频，但是，HTML5还拥有更强大的能力来处理声音，这就是Web Audio。该规范提供了高层次的JavaScript接口，用来处理和合成声音。整个思路就是提供一张图，该图中的每个节点称为AudioNode，这些节点构成处理的整个过程，虽然实际的处理是使用C/C++来完成的，但是Web Audio也提供了一些接口来让Web前端开发者使用JavaScript代码来调用C/C++的实现。WebAudio对于很多Web应用很有帮助，例如游戏，它能够帮助开发者设计和实时合成出各种音效。

根据W3C的Web Audio规范的定义，整个处理过程可以看成一个拓扑图，该图有一个或多个输入源，称为Source节点。中间的所有点都可以看成各种处理过程，它们组成复杂的网。图中有一个最终节点称为“Destination”，它可以表示实际的音频设备，每个图只能有一个该类型的节点。上述图中的所有节点都是工作在一个上下文中，称为AudioContext，如图11-15所示。

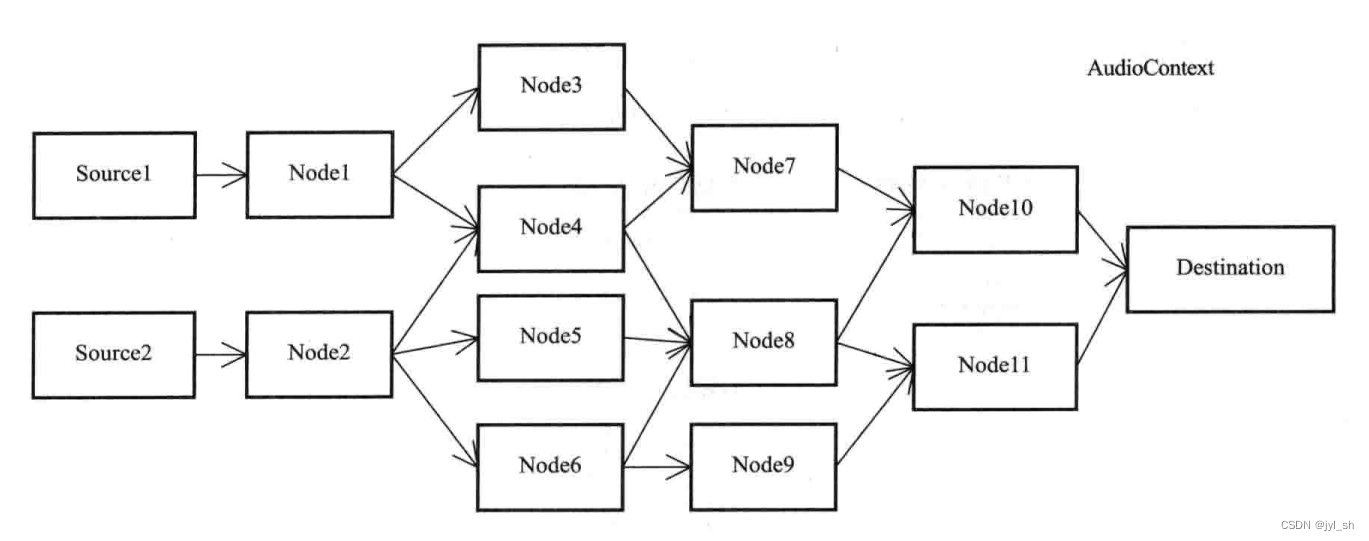

图11-15　使用WebAudio技术的音频图

对于Source1节点，它没有输入节点，只有输出节点。对于中间的这些节点，它们既包含输入节点也包含输出节点，而对于Destination节点，它只有输入节点，没有输出节点。上述图中的其他节点都是可以任意定义的，这些节点每一个都可以代表一种处理算法，开发者可以根据需要设置不同的节点以处理出不同效果的音频输出。

中间这些节点有很多类型，它们的作用也不一样，这些节点的实现通常由C或者C++代码来完成以达到高性能，当然这里提供的接口都是JavaScript接口。

Web Audio的绝大多数处理都是在WebKit中完成的，而不需要Chromium过多地参与，除了输入源和输出结果到实际设备，其他同前面的多媒体数据源是一致的，不再赘述，下面描述图11-15中的结构是如何被WebKit支持的。

图11-16的上半部分主要是支持规范中的标准接口，例如AudioBufferSourceNode、AudioContext、DestinationNode和OscillatorNode等类，它们对应图11-15中规范定义的接口，还有众多的类这里并没有绘制出。下面重点关注的是OsicllatorNode类，它需要对音频数据进行大量计算，包括向量的加法、乘法等。同时该节点类需要使用PeriodicWave来计算周期性波形，这里面需要使用到FFT（快速傅立叶变换）算法，因为音频的及时性，网页对性能有非常高的要求。对于Chromium移植，不同平台采用不同的加速算法，在Windows和Linux上使用FFmpeg中的高性能算法，在Android上使用OpenMax DL提供的接口来加速，而在Mac上又是不同的算法。

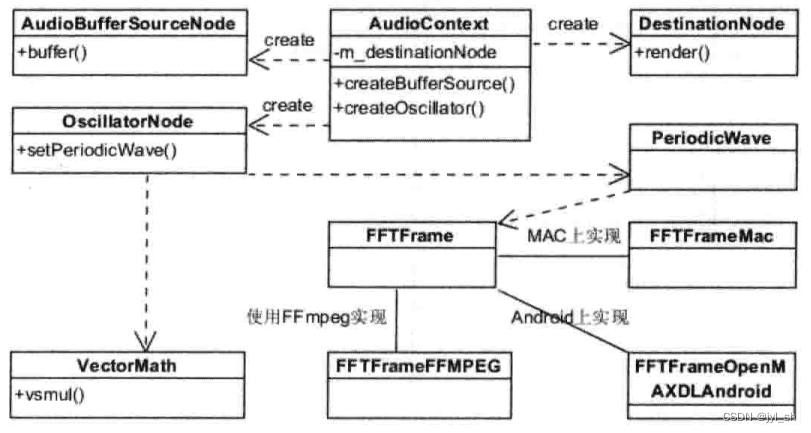

图11-16　WebKit支持WebAudio的一些重要基础设施

Web Audio对于Web领域来说很重要，一个重要的应用场景就是游戏，因为游戏中进场需要合成音效或者变换出不同的音效结果，笔者很乐意看到它在HTML5中发展得越来越好，推动游戏等应用领域的发展。

3.3　MIDI和Web MIDI

MIDI是一个通信标准，它是电子乐器之间，以及电子乐器与电脑之间的统一交流协议，用以确定电脑音乐程序、合成器和其他电子音响设备互相交换信息与控制信号的方法。同其他的声音格式不同，MIDI不是记录采样信息，而是记录乐器的演奏指令。现在，在Web中支持MIDI变成了一个非常热门的话题。

音频也可以以MIDI格式来存储，但是该格式并不是HTML5的标准，所以浏览器并没有内置地支持它们。为了能让MIDI格式的音乐播放出来，可以使用JavaScript代码，这就是MIDI.js。它使用上面提到的WebAudio技术和Audio元素来实现音乐的播放，在Chromium中效果非常不错。

但是这也只能做到播放MIDI格式的音频文件，能否在JavaScript中利用代码来控制MIDI输入和输出设备呢？也就是能够读入MIDI的输入信息，由JavaScript代码将其信息处理成MIDI格式的指令并传送到输出设备，这就是现在兴起的Web MIDI技术。目前的规范定义了一系列接口来接收和发送MIDI指令，但是该技术本身并不提供语义上的控制，而只是负责传输这些指令，所以渲染引擎其实并不知道这些指令的实际含义，这是跟Web Audio非常不一样的地方。

根据上面的描述，Web MIDI规范中定义了输入和输出的MIDI设备，如MIDIInput和MIDIOutput，通过MIDIAccess接口返回到所有枚举的输入和输出设备。MIDIInput主要包含一个接收指令的函数，叫onMessage，而MIDIOutput包含一个发送指令的函数，叫send，而发送的数据指令就是MIDIEvent，该指令包含一个时间戳和数据。MIDI规范也是草案阶段，所以支持它的浏览器很少，在2013年6月，Google渲染在Chromium的开发者版本中加入了Web MIDI的支持，这是一个非常大的进展，虽然只是处于起步阶段。

WebKit和Chromium对于Web MIDI的支持主要包括三个部分，第一是加入JavaScript的绑定，这个技术前面已经介绍过了；第二是将对MIDI接口的支持从Renderer进程桥接到Browser进程；第三是Chromium的具体实现，如图11-17所示。

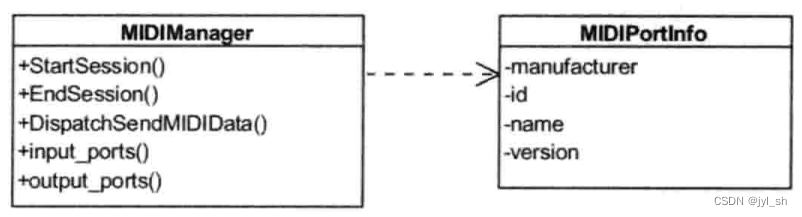

图11-17　Chromium中的MIDI实现类们

3.4　Web Speech

HTML5对声音方面的支持绝不仅仅是上面介绍的这么多，现在还有一项非常重要的应用，那就是语音识别技术（Speech-to-Text）和合成语音技术（Text-to-Speech），它们已经被广泛地应用在很多领域。简单来说，就是从语音识别出文本文字和从文本文字生成声音资源。

HTML5中的“Web Speech API”是由Google公司发起的规范，其目的是将语音识别和合成语音技术提供给JavaScript接口，这样Web前端开发者可以在网页中使用它们。所以，这一规范主要包括两个接口：SpeechRecognition和SpeechSynthesis，分别标识上述两种功能。

自然而然地，W3C定义了两个主要的接口，分别对应识别和合成技术，接口定义比较清晰简单，例如对于SpeechRecognition，当调用start()函数时就开始语音识别，而后面的事件句柄则是让开发者知道识别的状态，当识别完成之后，可以通过监听“onresult”来获取识别的结果。

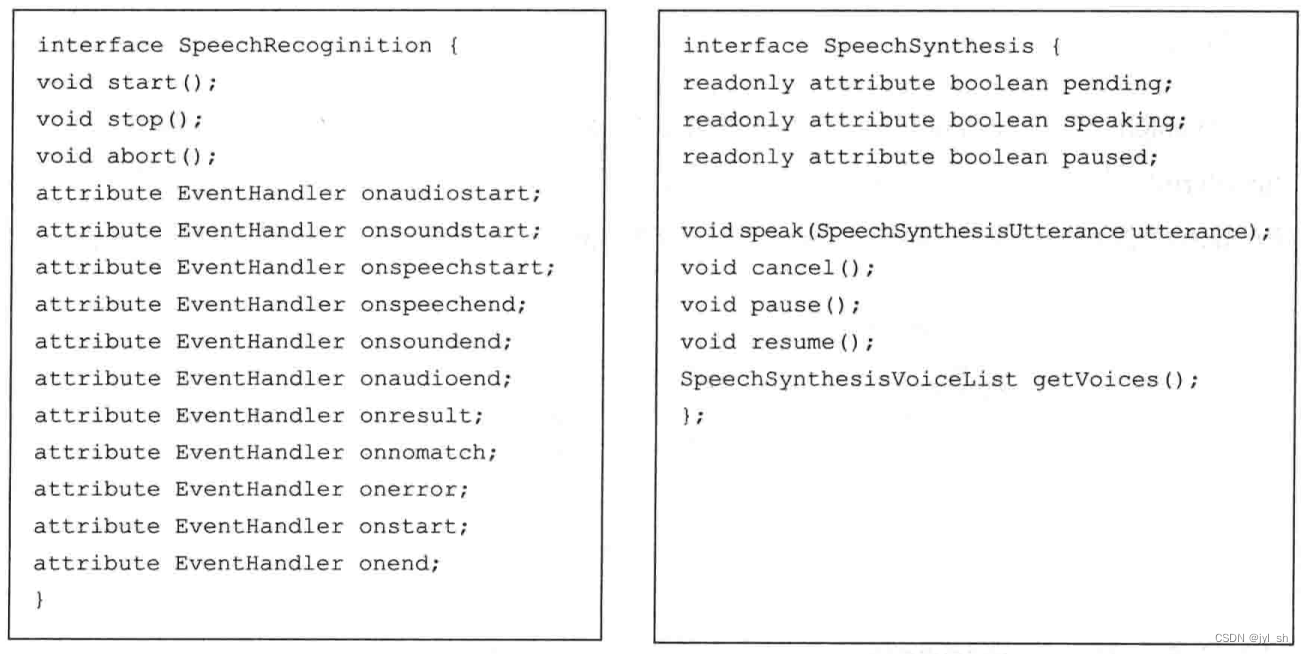

图11-18　W3C Speech API草案定义的主要接口

而对于SpeechSynthesis接口，规范定义的主要是speak()方法，该方法的参数SpeechSynthesisUtterance非常重要。该参数包含了输入的文本，并能提供各种合成过程中的状态，实际输出结果可以通过调用getVoices()函数来获得语音结果。

遗憾的是，目前Chromium中对该规范的实现依赖于Google API（也就是网络服务接口），这也意味着用户不能离线使用这些功能，因为语音的识别是需要服务器端提供的能力。同时还有一个问题，如果开发者希望自己在Chromium中编译一个浏览器或者其他应用，可是这些功能是受限的，开发者必须向Google申请一个称为“API Keys”的密钥文件，也就是必须获得使用这些Google API的授权。在未来，笔者希望能够有不依赖于服务的语音识别和合成语音技术的出现。
